Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

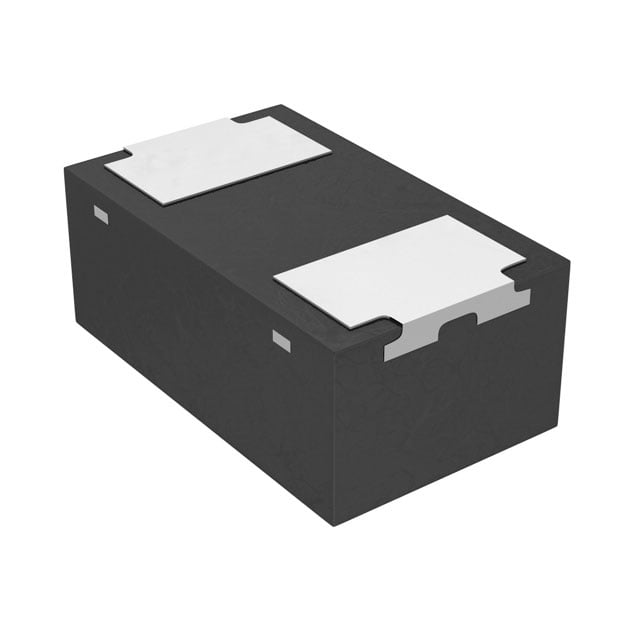

BB187LX,315
DIODE VHF VAR CAP 32V SOD882
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SOD-882
- Seri / Aile Numarası
- BB187LX
BB187LX,315 Hakkında
BB187LX,315, NXP Semiconductors tarafından üretilen VHF uygulamaları için tasarlanmış değişken kapasitanslı diyottur (varicap/varaktör). SOD-882 yüzey monte paketi içinde sunulan bu komponent, 25V'de 2.92pF kapasitans değerine ve 11'lik kapasitans oranına (C2/C25) sahiptir. Maksimum 32V ters gerilim ile çalışabilen ve -55°C ile 125°C sıcaklık aralığında kullanılabilen bu diyot, VHF frekans ayarlama, LC devreler, osilatör tuning ve frekans modülasyon uygulamalarında kullanılır. Değişken kapasitans özelliği sayesinde uygulanan ters gerilime bağlı olarak kapasitans değeri değişiklik gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2.92pF @ 25V, 1MHz |
| Capacitance Ratio | 11 |
| Capacitance Ratio Condition | C2/C25 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | SOD-882 |
| Part Status | Obsolete |
| Supplier Device Package | SOD2 |
| Voltage - Peak Reverse (Max) | 32 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
