Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

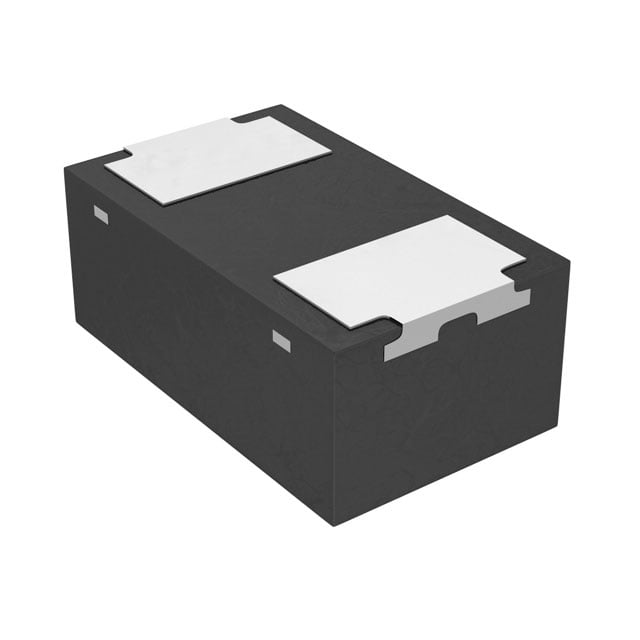

BB181LX,315
DIODE VHF VAR CAP 32V SOD882
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SOD-882
- Seri / Aile Numarası
- BB181LX
BB181LX,315 Hakkında
BB181LX,315, NXP Semiconductors tarafından üretilen değişken kapasitanslı diyot (varicap/varaktör) olup VHF frekans uygulamalarında kullanılır. SOD-882 yüzey montajlı paketinde sunulan bu komponent, 28V'ta 1.055pF kapasitans değerine sahip olup, 16:1 kapasitans oranı ile geniş ayarlama aralığı sağlar. -55°C ile 125°C arasında çalışabilen ve maksimum 32V ters gerilim dayanımına sahip BB181LX, frekans modülasyon, PLL devreleri, RF filtreleri ve impedans uyarlaması gibi uygulamalarda yaygın olarak kullanılmaktadır. Surface mount teknolojisi sayesinde kompakt PCB tasarımlarına uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.055pF @ 28V, 1MHz |
| Capacitance Ratio | 16 |
| Capacitance Ratio Condition | C0.5/C28 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | SOD-882 |
| Part Status | Obsolete |
| Supplier Device Package | SOD2 |
| Voltage - Peak Reverse (Max) | 32 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
