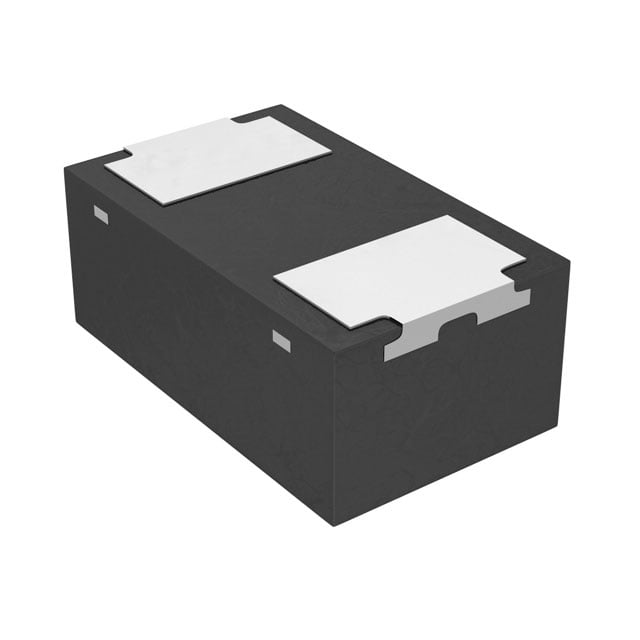

Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)
BB179LX,315
DIODE UHF VAR CAP 30V SOD882T
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SOD-882
- Seri / Aile Numarası
- BB179LX
BB179LX,315 Hakkında
BB179LX,315, NXP Semiconductors tarafından üretilen UHF band değişken kapasitanslı diyot (varicap/varaktör) olup 30V maksimum ters voltaja sahiptir. SOD-882 yüzey montajlı pakette sunulan bu bileşen, ters voltaja bağlı olarak kapasitansı değişen özelliği ile frekans ayarlı devreler, tuner uygulamaları ve PLL (Phase Locked Loop) sistemlerinde kullanılır. 1MHz'de ölçülen 2.22pF kapasitansı ve 10.9 kapasitans oranı (C1/C28) ile kurarlı frekans kontrolü sağlar. -55°C ile +125°C arasında çalışabilir. Şu anda üretim dışı (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2.22pF @ 28V, 1MHz |
| Capacitance Ratio | 10.9 |
| Capacitance Ratio Condition | C1/C28 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | SOD-882 |
| Part Status | Obsolete |
| Supplier Device Package | SOD2 |
| Voltage - Peak Reverse (Max) | 30 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
