Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

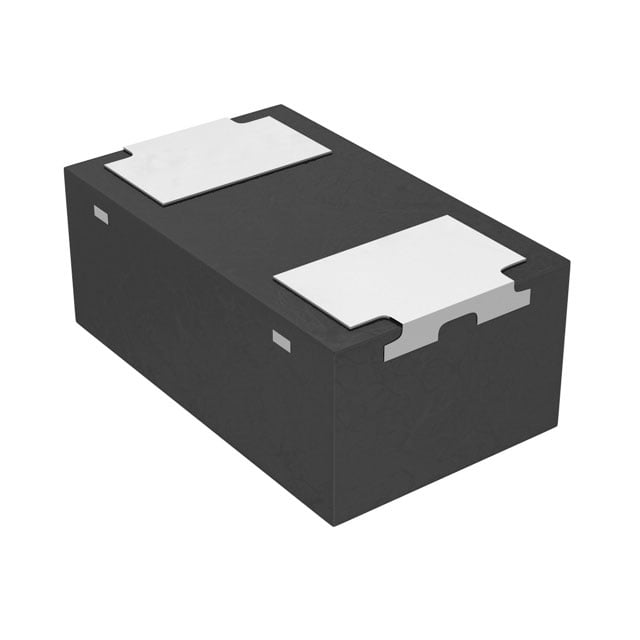

BB179BLX,315
DIODE UHF VAR CAP 32V SOD882
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SOD-882
- Seri / Aile Numarası
- BB179
BB179BLX,315 Hakkında
BB179BLX,315, NXP Semiconductors tarafından üretilen UHF bandı için tasarlanmış değişken kapasitanslı (varicap/varaktör) diyottur. SOD-882 yüzeye monte paketinde sunulan bu bileşen, ters gerilim kontrolü ile kapasitans değerini değiştiren yarı iletken diyottur. 28V'de 2.25pF kapasitans ve 10.9 oranında kapasitans oranı sağlar. Maksimum 32V ters gerilimde çalışabilir. -55°C ile +125°C sıcaklık aralığında kullanılabilir. Frekans ayarlı osilatör devreleri, PLL (Phase Locked Loop) uygulamaları, FM modülasyon ve RF tuning devrelerinde yaygın olarak kullanılır. Ürün şu anda üretimi durdurulmuş (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2.25pF @ 28V, 1MHz |
| Capacitance Ratio | 10.9 |
| Capacitance Ratio Condition | C1/C28 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | SOD-882 |
| Part Status | Obsolete |
| Supplier Device Package | SOD2 |
| Voltage - Peak Reverse (Max) | 32 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
