Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

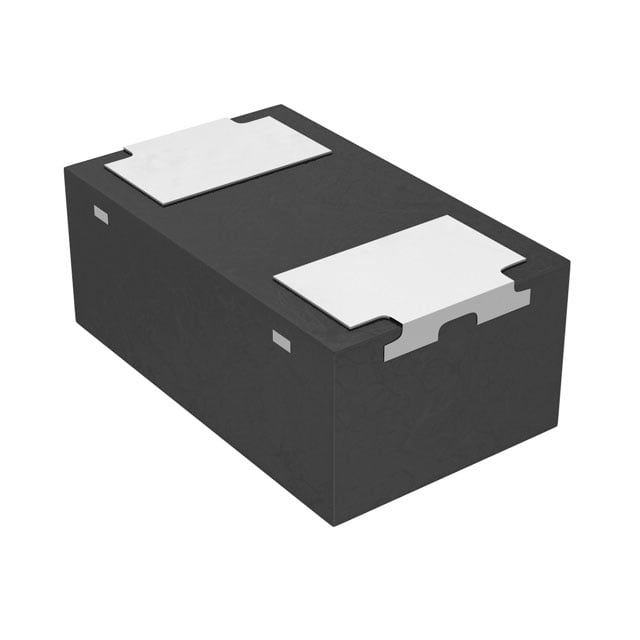

BB178LX,315
DIODE UHF VAR CAP 32V SOD882T
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SOD-882
- Seri / Aile Numarası
- BB178LX
BB178LX,315 Hakkında
BB178LX,315 değişken kapasitanslı diyot (varicap), UHF frekans bandında kullanılmak üzere tasarlanmış bir yarıiletken bileşenidir. Ters gerilim altında kapasitanssı değişen özelliğiyle, frekans ayarlama ve LC rezonatör devreleri gibi uygulamalarda aktif rol oynar. 28V'de 2.75pF kapasitans değerine sahip ve 15 kapasitans oranı ile geniş ayarlama aralığı sunar. Radyo frekans (RF) devreler, osilatör devreleri, frekans sentezleyiciler ve uydu haberleşme sistemlerinde kullanılır. -55°C ile 125°C arasında çalışabilir. SOD-882 yüzey montaj paketinde üretilmiş olup, maksimum 32V ters gerilime dayanıklıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2.75pF @ 28V, 1MHz |
| Capacitance Ratio | 15 |
| Capacitance Ratio Condition | C1/C28 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | SOD-882 |
| Part Status | Obsolete |
| Supplier Device Package | SOD2 |
| Voltage - Peak Reverse (Max) | 32 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
