Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

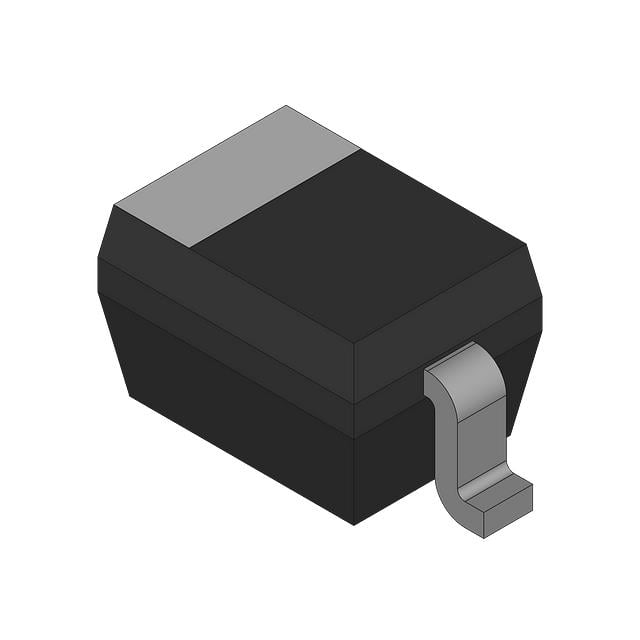

BB156135
BB156 - VARIABLE CAPACITANCE DIO
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-76
- Seri / Aile Numarası
- BB156
BB156135 Hakkında
BB156135, Rochester Electronics tarafından üretilen değişken kapasitanslı diyot (varicap/varaktör) bileşenidir. 5.4pF kapasitans değerine sahip bu diyot, 7.5V ters gerilim altında 1MHz frekansında karakterize edilmiştir. 3.9 kapasitans oranı ile C1/C7.5 koşulunda çalışır. Maksimum 10V tepe ters gerilimi toleransında olan bu bileşen, -55°C ile 125°C arasında çalışmaktadır. SC-76/SOD-323 SMD paketi içinde sunulan BB156135, RF ve mikro dalga devrelerde frekans ayarlama, empedans eşleme ve tuning uygulamalarında yaygın olarak kullanılır. Düşük kapasitans ve geniş tuning aralığı ile VCO (Voltage Controlled Oscillator), faz kilitlemeli döngü (PLL) ve ayarlanabilir filtre tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 5.4pF @ 7.5V, 1MHz |
| Capacitance Ratio | 3.9 |
| Capacitance Ratio Condition | C1/C7.5 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | SC-76, SOD-323 |
| Part Status | Active |
| Supplier Device Package | SOD-323 |
| Voltage - Peak Reverse (Max) | 10 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
