Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

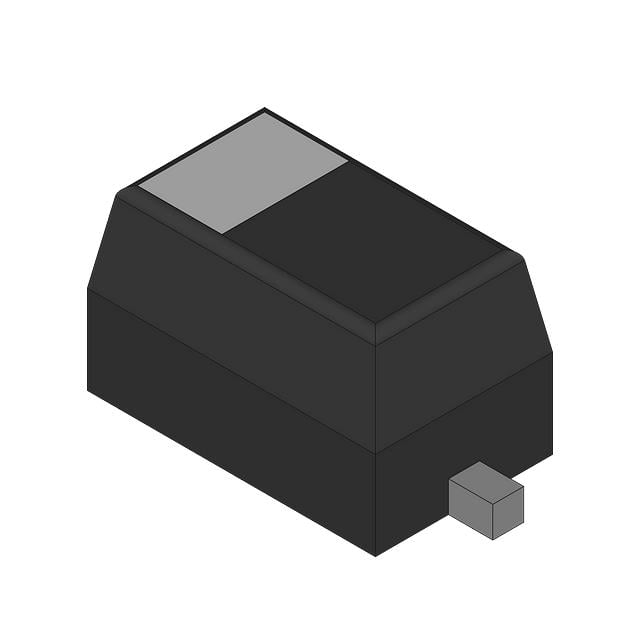

BB664H7902
VARIABLE CAPACITANCE DIODE
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-80
- Seri / Aile Numarası
- BB664H7902
BB664H7902 Hakkında
BB664H7902, Rochester Electronics tarafından üretilen tek kanallı değişken kapasitanslı diyot (varicap/varaktör) bileşenidir. Ters voltaj uygulandığında kapasitansı değişen bu diyot, SC-80 SMD paketinde sunulmaktadır. 28V'de 2.75pF kapasitansına ve 17.8 oranında kapasitans ayarlanabilirliğine sahiptir. Maksimum 30V ters voltaj dayanımı bulunmaktadır. -55°C ile 150°C arasında çalışabilir. Frekans sentezleyiciler, FM modülasyonu, PLL (Phase Locked Loop) devreler, VCO (Voltage Controlled Oscillator) uygulamaları ve radyo frekans tuning devrelerinde kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2.75pF @ 28V, 1MHz |
| Part Status | Active |
| Capacitance Ratio | 17.8 |
| Capacitance Ratio Condition | C1/C28 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-80 |
| Supplier Device Package | SCD-80 |
| Voltage - Peak Reverse (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
