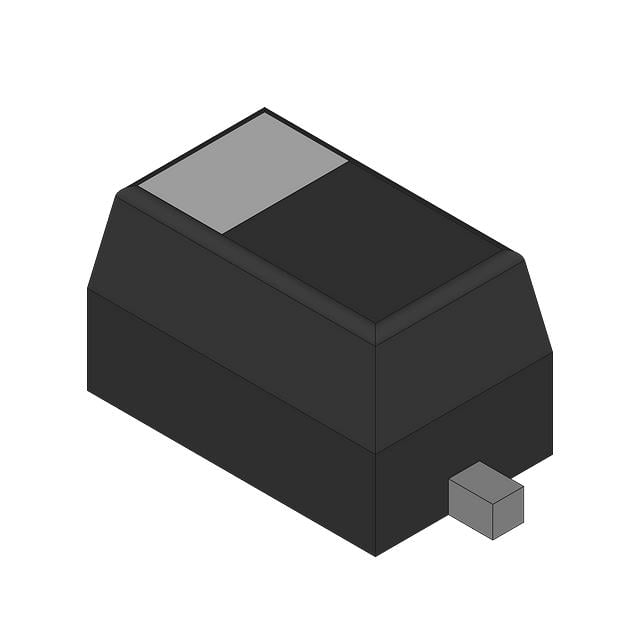

Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)
BB565H7908
VARIABLE CAPACITANCE DIODE
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-80
- Seri / Aile Numarası
- BB565
BB565H7908 Hakkında
BB565H7908, Rochester Electronics tarafından üretilen değişken kapasitanslı diyot (varicap/varaktör) bileşenidir. 28V'de 2.2pF kapasitans değeri ve 11 kapasitans oranı ile karakterize edilen bu bileşen, ters gerilim kontrolü ile kapasitans değerinin ayarlanmasına olanak sağlar. SC-80 (SCD-80) yüzey montajlı pakette sunulan bileşen, -55°C ile 150°C arasında çalışma sıcaklığında kullanılır. Maksimum 30V ters gerilim değerine sahip olan BB565H7908, frekans modülasyonu, voltaj kontrollü osilatörler, ayarlı filtreler ve faz kilitlemeli döngü (PLL) uygulamalarında yaygın olarak kullanılan bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2.2pF @ 28V, 1MHz |
| Part Status | Active |
| Capacitance Ratio | 11 |
| Capacitance Ratio Condition | C1/C28 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-80 |
| Supplier Device Package | SCD-80 |
| Voltage - Peak Reverse (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
