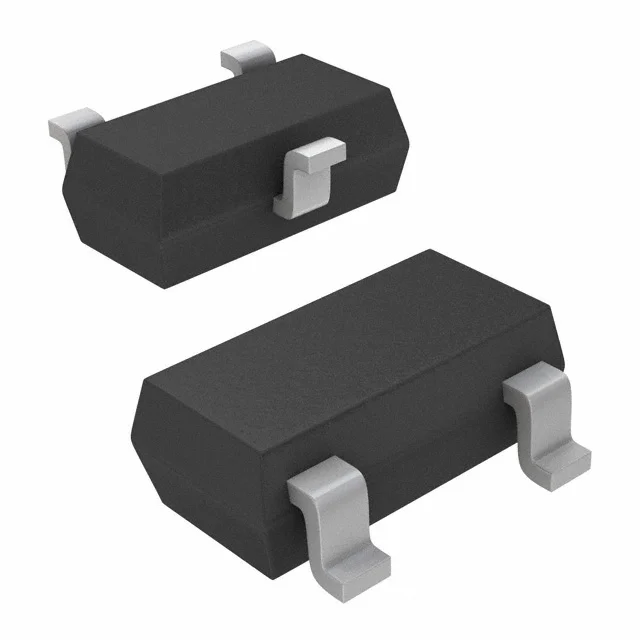

BAV99
DIODE ARRAY GP 80V 200MA SOT23-3
- Üretici
- Panasonic
- Paket/Kılıf
- TO-236-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- BAV99
BAV99 Hakkında
BAV99, Panasonic tarafından üretilen surface mount diyot dizisidir. SOT-23-3 paketinde sunulan bu komponent, 1 pair serisi bağlantı konfigürasyonuna sahip standart diyotlardan oluşmaktadır. 80V reverse voltaj dayanımı ve 200mA ortalama doğrultulmuş akım kapasitesiyle güç kaynakları, ses amplifikatörleri, analoglar-dijital dönüştürücüler ve genel sinyal işleme uygulamalarında kullanılan bir komponenttir. 3ns reverse recovery time'ı sayesinde hızlı anahtarlama uygulamalarında tercih edilebilir. Maximum forward voltaj 1.25V @ 150mA'dir. 150°C maksimum çalışma sıcaklığında güvenilir performans sunar. Küçük boyutlu ve düşük güç tüketimi gerektiren tasarımlara uygun bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200mA (DC) |
| Current - Reverse Leakage @ Vr | 100 nA @ 80 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 3 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOT-23-3 |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 150 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
