BAV70T

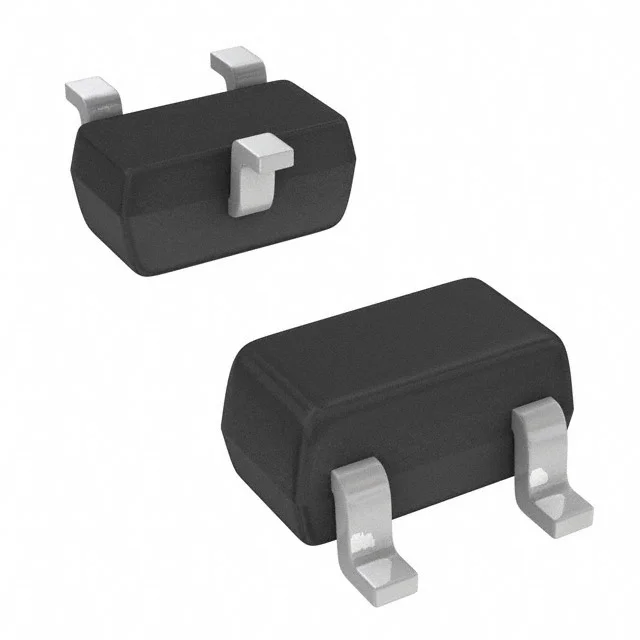

DIODE FAST SW 85V 75MA SOT523
- Üretici
- onsemi
- Paket/Kılıf
- SOT-523
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- BAV70
BAV70T Hakkında
BAV70T, onsemi tarafından üretilen hızlı anahtarlama diyotu çiftidir. Common cathode konfigürasyonunda tasarlanan bu bileşen, 85V ters gerilim ve 75mA ortalama düzeltilmiş akım ile çalışabilir. SOT-523 yüzey montaj paketinde sunulan BAV70T, 4ns ters iyileştirme süresine sahiptir. Ön gerilim düşüşü 50mA'de maksimum 1V'dur. Küçük sinyal uygulamalarında ve hızlı anahtarlama gerektiren devrelerde kullanılan bu diyot, maksimum 125°C çalışma sıcaklığına dayanır. RF uygulamaları, analog anahtarlar, gözlemci devreleri ve güç kaynakları gibi yüksek hızlı elektronik tasarımlarda tercih edilen bir bileşendir. Kompakt SOT-523 paketlemesi PCB'lerde alan tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 75mA |
| Current - Reverse Leakage @ Vr | 2 µA @ 75 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | SOT-523 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOT-523 |
| Voltage - DC Reverse (Vr) (Max) | 85 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 50 mA |
