BAV70QAZ

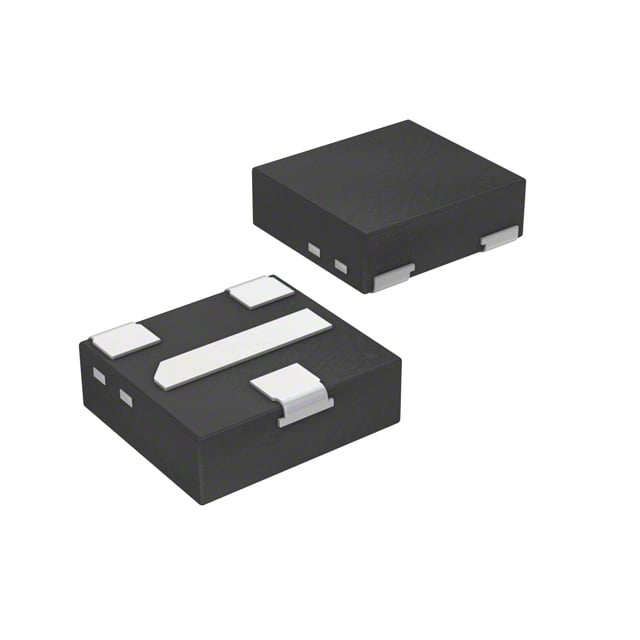

DIODE HS SW 100V 175MA SOT1215
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XDFN Exposed Pad
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- BAV70
BAV70QAZ Hakkında
BAV70QAZ, Nexperia tarafından üretilen yüksek hızlı doğrultucu diyottur. 1 pair common cathode konfigürasyonunda tasarlanmış bu bileşen, maksimum 100V ters gerilim ve 175mA ortalama doğrultulmuş akım kapasitesine sahiptir. 4 ns reverse recovery time ile hızlı anahtarlama işlemleri gerçekleştirebilir. Surface mount 3-XDFN paketinde sunulan BAV70QAZ, düşük sinyalli uygulamalarda, hızlı anahtarlama devreleri ve lojik seviyeleri koruyan koruma devrelerinde kullanılır. Maksimum 150°C junction sıcaklığında çalışabilir ve 1.25V forward voltaj (150mA'de) sunar. Kompakt boyutu sayesinde yoğun entegre elektronik tasarımlara uygun bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 175mA (DC) |
| Current - Reverse Leakage @ Vr | 500 nA @ 80 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 3-XDFN Exposed Pad |
| Part Status | Active |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | DFN1010D-3 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 150 mA |
