Diyotlar - Doğrultucular - Tekil

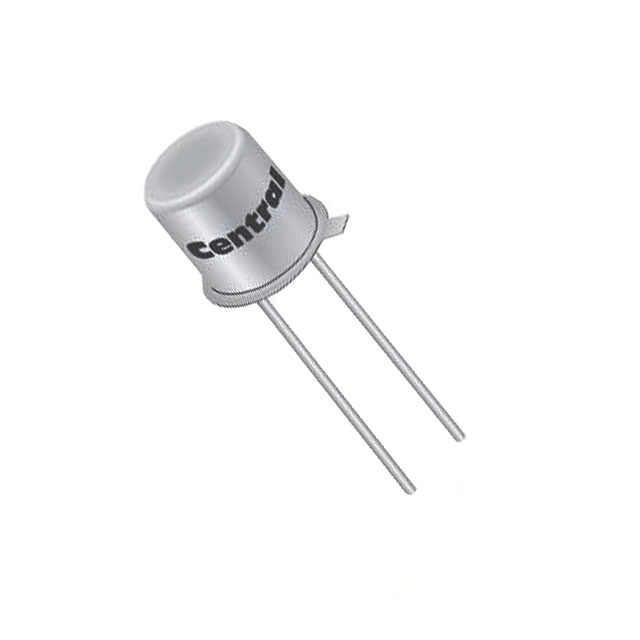

BAV45
DIODE GEN PURP 20V 50MA TO18
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-18-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BAV45
BAV45 Hakkında
BAV45, Central Semiconductor tarafından üretilen genel amaçlı silikon diyottur. TO-18-2 paketinde sunulan bu bileşen, 20V ters gerilim kapasitesi ve 50mA ortalama düzeltilmiş akımla doğrultma ve anahtarlama uygulamalarında kullanılır. Small signal özelliğiyle 600 ns reverse recovery time sunmaktadır. Düşük kapasitans değeri (1.3pF) ve minimal ters kaçak akımı (5pA @ 5V) sayesinde yüksek frekans uygulamalarında, anahtarlama devreleri, RF detektörleri ve sinyal demodülasyonda tercih edilir. -65°C ile 125°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. Through-hole montajla eski dönem tasarımlar ve prototype uygulamalarında kullanılabilir. Ürün statüsü obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.3pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 50mA |
| Current - Reverse Leakage @ Vr | 5 pA @ 5 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 125°C |
| Package / Case | TO-18-2 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 600 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | TO-18 |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 10 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
