Diyotlar - Doğrultucular - Tekil

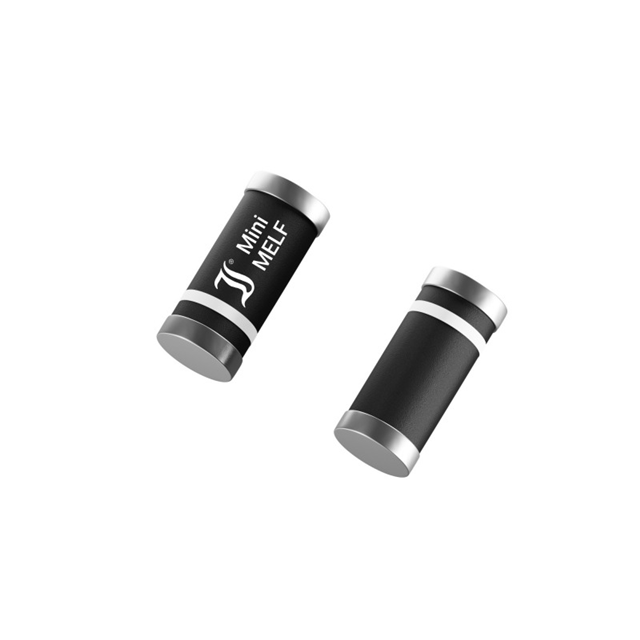

BAV101
DIODE SFR DO-213AA 110V 0.2A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- DO-213AA (Glass)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BAV101
BAV101 Hakkında
BAV101, Diotec Semiconductor tarafından üretilen bir standard rectifier diyottur. DO-213AA (MINI-MELF) paketinde sunulan bu komponent, 200mA ortalama doğrultulmuş akım kapasitesine ve 100V ters gerilim dayanımına sahiptir. Forward voltage karakteristiği 200mA'da maksimum 1.25V'tur. 50ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılabilir. -50°C ile 175°C arasında stabil çalışan bu diyot, power supplies, adaptörler ve genel doğrultma devrelerinde yaygın olarak tercih edilir. Surface mount teknolojisi ile üretilmiş olup, küçük boyutu sayesinde kompakt PCB tasarımlarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -50°C ~ 175°C |
| Package / Case | DO-213AA |
| Part Status | Active |
| Reverse Recovery Time (trr) | 50 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | DO-213AA, MINI-MELF |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 200 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
