Diyotlar - Doğrultucular - Tekil
BAV100
DIODE SFR DO-213AA 60V 0.2A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- DO-213AA (Glass)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BAV100
BAV100 Hakkında

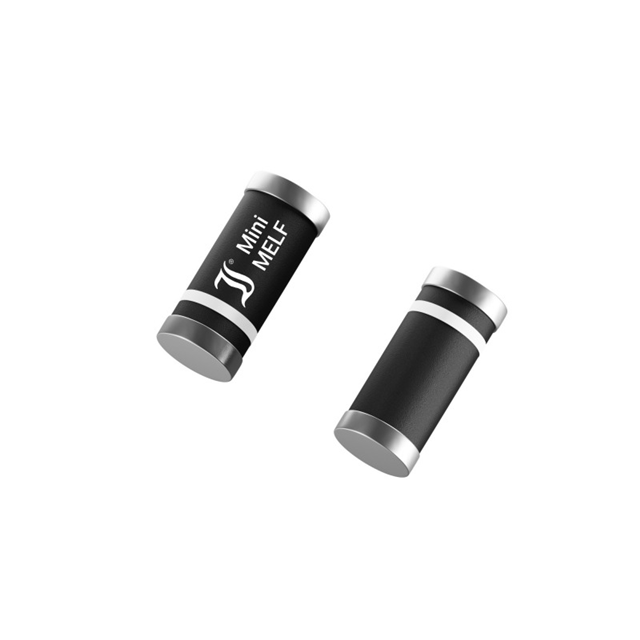

BAV100, Diotec Semiconductor tarafından üretilen hızlı iyileştirme diyotudur. DO-213AA (MINI-MELF) SMD paketinde sunulan bu bileşen, 200mA ortalama doğrultulmuş akım kapasitesine ve 60V maksimum ters gerilim değerine sahiptir. Forward voltajı 200mA'da 1.25V olarak belirtilmiştir. 50ns reverse recovery time ile hızlı anahtarlama özelliği gösterir. -50°C ile +175°C arasında çalışabilen bu diyot, düşük sinyal uygulamalarında, güç kaynakları, anahtarlamalı regülatörler, RF devreler ve genel doğrultma uygulamalarında kullanılır. Surface mount teknolojisi ile kolay entegrasyona olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -50°C ~ 175°C |
| Package / Case | DO-213AA |
| Part Status | Active |
| Reverse Recovery Time (trr) | 50 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | DO-213AA, MINI-MELF |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 200 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
