Diyotlar - Doğrultucular - Tekil

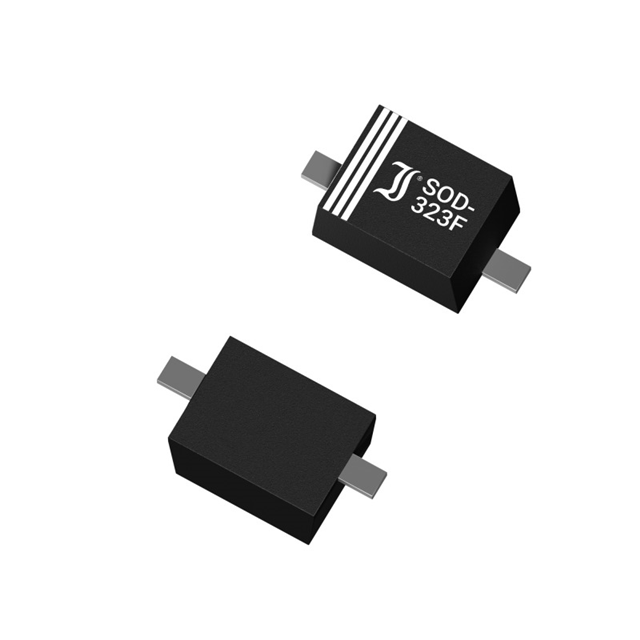

BAT54WS-AQ
SCHOTTKY SOD-323 30V 0.2A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- SC-90
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BAT54WS
BAT54WS-AQ Hakkında
BAT54WS-AQ, Diotec Semiconductor tarafından üretilen bir Schottky doğrultucu diyotudur. SOD-323 yüzey montaj paketinde sunulan bu bileşen, maksimum 30V ters gerilim ve 200mA ortalama doğrultulmuş akım kapasitesi ile çalışır. Düşük ileri gerilim düşüşü (100mA'de 800mV) ve hızlı anahtarlama özellikleri ile karakterize edilir. 10pF kapasitans ve 6ns geri kazanım süresi, yüksek frekanslı devreler için uygun hale getirir. -55°C ile 150°C arasında çalışabilen bu diyot, anahtarlama uygulamaları, güç yönetimi devreleri, RF sinyal detektörleri ve düşük gerilim doğrultma işlemleri gibi birçok elektronik tasarımda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 10pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 2 µA @ 25 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SC-90, SOD-323F |
| Part Status | Active |
| Reverse Recovery Time (trr) | 6 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOD-323 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 800 mV @ 100 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
