Diyotlar - Doğrultucular - Diziler

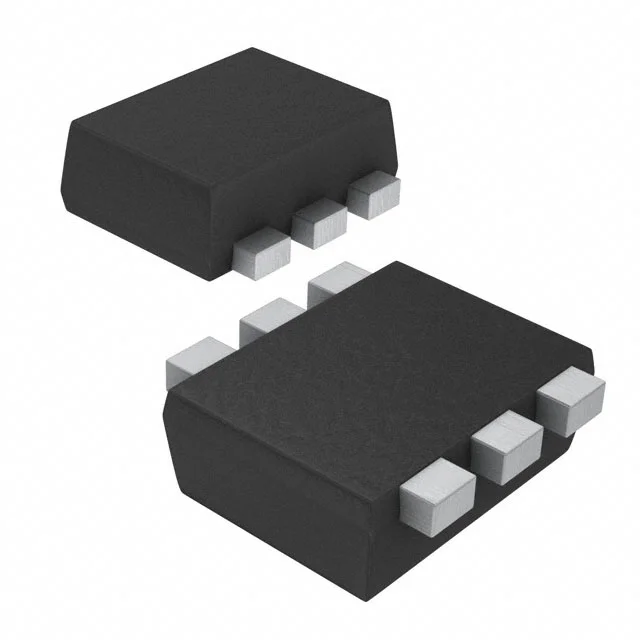

BAT54V-TP
DIODE ARRAY SCHOTTKY 30V SOT563
- Paket/Kılıf
- SOT-563
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- BAT54V
BAT54V-TP Hakkında
BAT54V-TP, Micro Commercial Components tarafından üretilen çift bağımsız Schottky diyot dizisidir. SOT-563 (SOT-666) yüzey montaj paketinde sunulan bu komponent, 30V ters gerilim sınırlaması ile çalışır. Her bir diyot 200mA ortalama doğrultulmuş akım kapasitesine sahiptir. 1V forward voltage @ 100mA değeri ile düşük gerilim düşüşü sağlar. 5ns reverse recovery time ile hızlı anahtarlama özelliği gösterir. -65°C ile 150°C arası sıcaklık aralığında çalışabilen komponent, elektrik elektronik devrelerde doğrultma, koruma ve anahtarlama uygulamalarında kullanılır. Düşük sinyal hızlı diyot kategorisinde yer almaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200mA |
| Current - Reverse Leakage @ Vr | 2 µA @ 25 V |
| Diode Configuration | 2 Independent |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 5 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOT-563 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
