Diyotlar - Doğrultucular - Tekil
BAT54QC-QZ

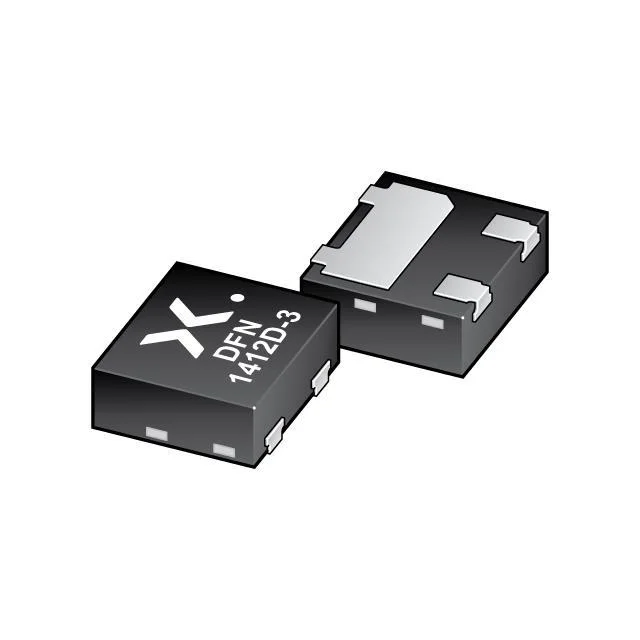

BAT54QC-Q/SOT8009/DFN1412D-3
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XDFN Exposed Pad
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BAT54QC
BAT54QC-QZ Hakkında
BAT54QC-QZ, Nexperia tarafından üretilen yüksek hızlı Schottky doğrultucu diyottur. 30V ters gerilim dayanımı ve 200mA ortalama doğrultulmuş akım özelliğine sahip olan bu bileşen, 800mV maksimum ileri gerilim düşüşü ile düşük güç kaybı sağlar. 5 ns reverse recovery time (ters iyileşme süresi) ile çabuk anahtarlama uygulamalarında kullanılır. 10pF kapasitans değeri ve 2µA ters sızıntı akımı, hassas analog ve RF devrelerde tercih edilmesini sağlar. Surface mount wettable flank montaj türü ve kompakt 3-XDFN DFN1412D-3 paketinde sunulan bu diyot, güç yönetimi, akü şarj devresi, anahtarlamalı güç kaynakları ve yüksek frekanslı uygulamalarda kullanılır. -40°C ile +150°C arasında güvenilir çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 10pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 200mA (DC) |
| Current - Reverse Leakage @ Vr | 2 µA @ 25 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount, Wettable Flank |
| Operating Temperature - Junction | 150°C |
| Package / Case | 3-XDFN Exposed Pad |
| Part Status | Active |
| Reverse Recovery Time (trr) | 5 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | DFN1412D-3 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 800 mV @ 100 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
