Diyotlar - Doğrultucular - Tekil
BAT54QB-QZ

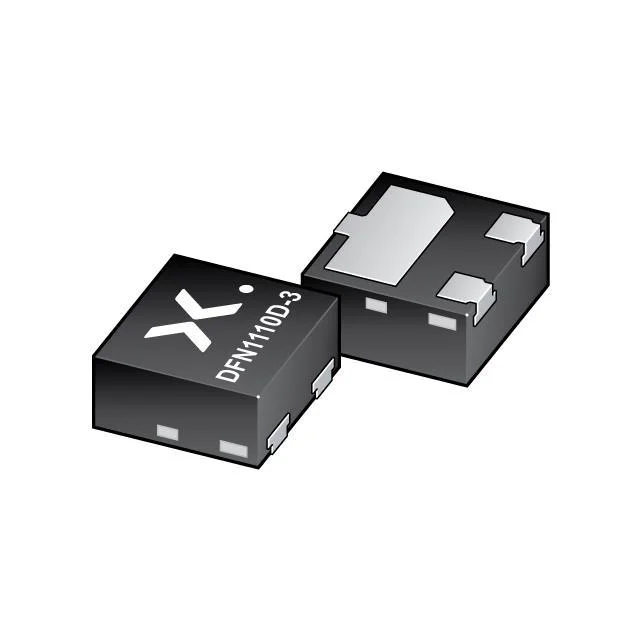

BAT54QB-Q/SOT8015/DFN1110D-3
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XDFN Exposed Pad
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BAT54QB
BAT54QB-QZ Hakkında
BAT54QB-QZ, Nexperia tarafından üretilen yüksek hızlı Schottky doğrultucu diyottur. 30V ters voltaj ve 200mA ortalama doğrultulmuş akım kapasitesine sahip olup, 5ns düşük reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. 800mV forward voltage @ 100mA ile düşük gerilim düşüşü sunar. 10pF capacitance @ 1V, 1MHz özellikleriyle RF ve sinyal işleme devrelerinde tercih edilir. 3-XDFN Exposed Pad yüzey montaj paketi ile kompakt tasarımlar için uygundur. Sinyali seçici, güç kaynağı koruma, anahtarlama ve yüksek frekans uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 10pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 200mA (DC) |
| Current - Reverse Leakage @ Vr | 2 µA @ 25 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount, Wettable Flank |
| Operating Temperature - Junction | 150°C |
| Package / Case | 3-XDFN Exposed Pad |
| Part Status | Active |
| Reverse Recovery Time (trr) | 5 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | DFN1110D-3 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 800 mV @ 100 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
