Diyotlar - Doğrultucular - Tekil

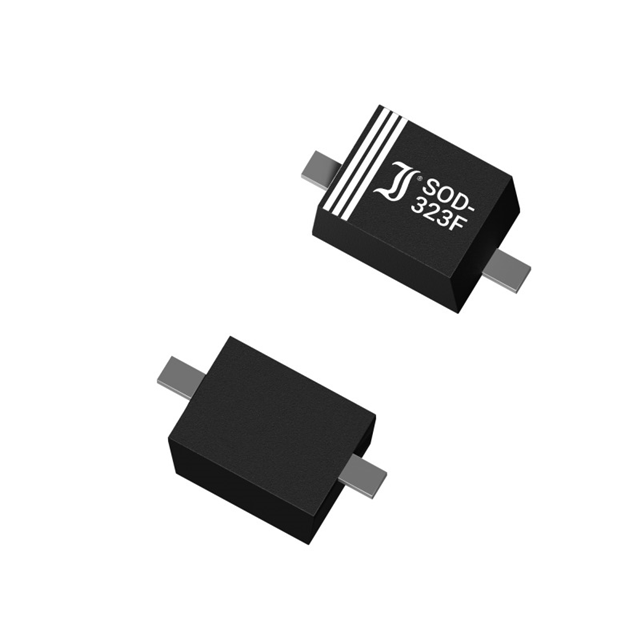

BAT46WS
SCHOTTKY SOD-323 100V 0.15A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- SC-90
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BAT46
BAT46WS Hakkında
BAT46WS, Diotec Semiconductor tarafından üretilen ultra-hızlı Schottky diyotudur. SOD-323 yüzey montajlı paket içinde sunulan bu komponent, 100V ters gerilim ve 150mA ortalama doğrultulmuş akım kapasitesine sahiptir. 450mV ön gerilim düşümü ve 6ns geri kazanım süresi ile hızlı anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasında çalışma sıcaklığında kararlı performans sunar. RF uygulamaları, güç kaynakları ve düşük voltaj doğrultma devrelerinde tercih edilen bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 10pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 150mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 75 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SC-90, SOD-323F |
| Part Status | Active |
| Reverse Recovery Time (trr) | 6 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOD-323 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 450 mV @ 10 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
