Diyotlar - Doğrultucular - Tekil

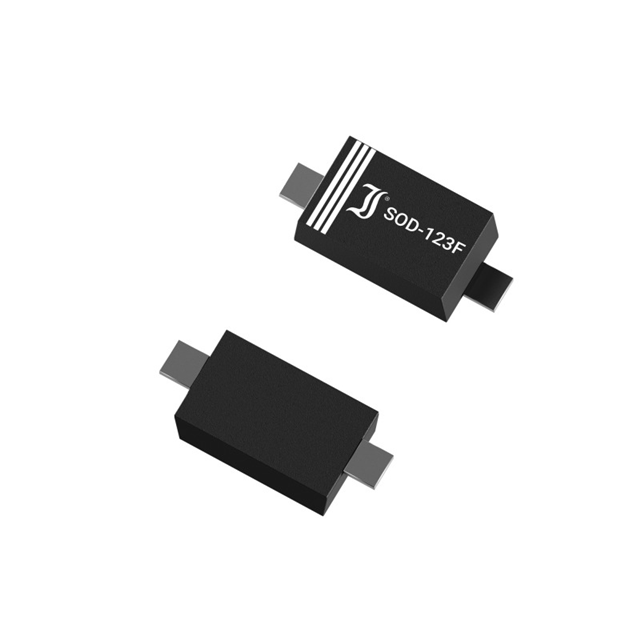

BAT46W
SCHOTTKY SOD-123 100V 0.15A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- SOD-123F
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BAT46
BAT46W Hakkında
BAT46W, Diotec Semiconductor tarafından üretilen yüksek hızlı Schottky diyotudur. SOD-123F yüzey monte paketinde sunulan bu bileşen, 100V ters voltaj ve 150mA ortalama doğrultulmuş akım kapasitesine sahiptir. 450mV (10mA'de) düşük forward voltajı ile verimli doğrultma işlemi gerçekleştirir. Small signal kategorisinde yer alan BAT46W, -55°C ile 125°C arasında çalışabilir. Düşük sızdırma akımı (75V'de 5µA) ve minimal kapasitans (20pF @ 0V, 1MHz) özellikleri ile güç kaynakları, RF uygulamaları, logaritmik amplifikatörler ve high-speed switching devrelerinde yaygın olarak kullanılır. Kompakt SOD-123F paketlemesi, modern elektronik tasarımlarda alan tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 20pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 150mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 75 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | SOD-123F |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOD-123F |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 450 mV @ 10 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
