Diyotlar - Doğrultucular - Tekil

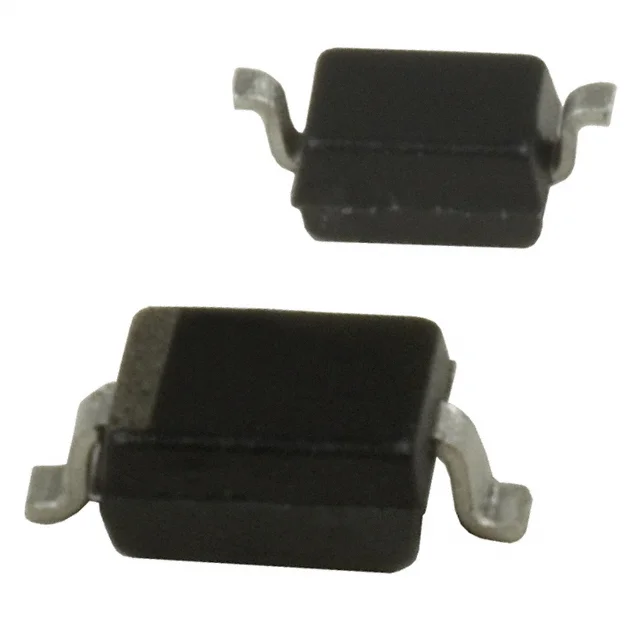

BAS70ZFILM
DIODE SCHOTTKY 70V 70MA SOD123
- Üretici
- STMicroelectronics
- Paket/Kılıf
- SOD-123
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BAS70
BAS70ZFILM Hakkında
BAS70ZFILM, STMicroelectronics tarafından üretilen 70V Schottky doğrultucu diyottur. SOD-123 yüzey montaj paketinde sunulan bu bileşen, 70mA nominal akım kapasitesi ve 1V maksimum forward voltajı ile özellikle hızlı anahtarlama uygulamalarında kullanılır. Düşük kapasitans değeri (2pF @ 0V, 1MHz) sayesinde yüksek frekans devreleri, güç kaynakları, serbest tekerlek diyotlar ve inverter uygulamalarında tercih edilir. -55°C ile +150°C sıcaklık aralığında güvenilir çalışma sağlar. Obsolete (üretim durdurulmuş) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 70mA (DC) |
| Current - Reverse Leakage @ Vr | 10 µA @ 70 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | SOD-123 |
| Part Status | Obsolete |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOD-123 |
| Voltage - DC Reverse (Vr) (Max) | 70 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 15 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
