Diyotlar - Doğrultucular - Tekil

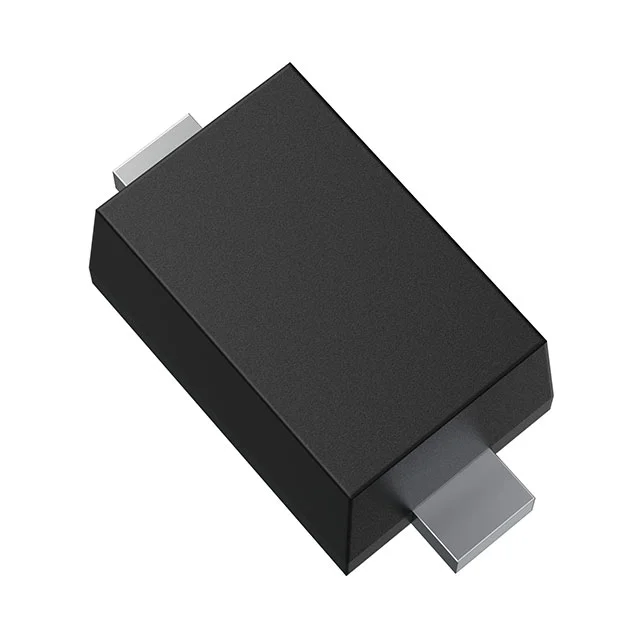

BAS516,L3F
DIODE GEN PURP 100V 250MA ESC
- Paket/Kılıf
- SC-79
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BAS516
BAS516,L3F Hakkında
BAS516,L3F, Toshiba tarafından üretilen genel amaçlı hızlı recovery diyotudur. 100V ters voltaj ve 250mA ortalama doğrultulmuş akım kapasitesiyle düşük güç uygulamalarında kullanılır. 3ns reverse recovery time ile hızlı anahtarlama performansı sunar. SC-79 (SOD-523) yüzey montaj paketinde sunulan bu diyot, anahtarlama kaynakları, güç kaynakları, boost konvertörleri ve benzer düşük güçlü doğrultucu uygulamalarında tercih edilir. Maximum junction sıcaklığı 150°C'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.35pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 250mA |
| Current - Reverse Leakage @ Vr | 200 nA @ 80 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | SC-79, SOD-523 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 3 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ESC |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 150 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
