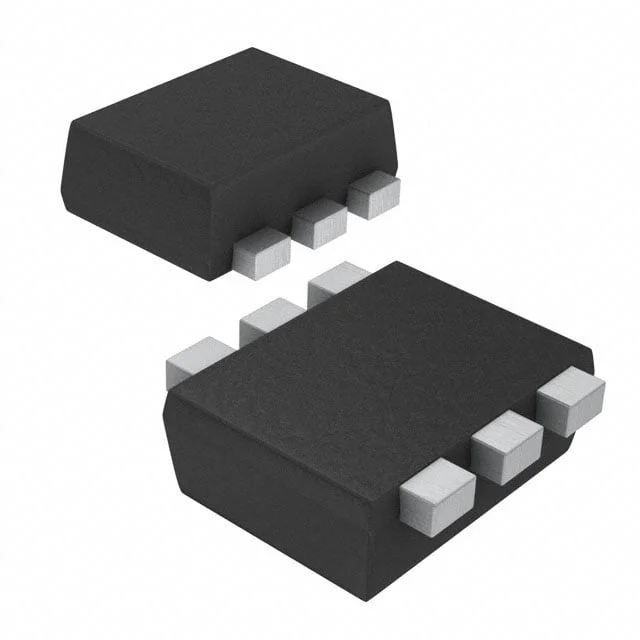

BAS40V-TP
DIODE ARRAY SCHOTTKY 40V SOT563
- Paket/Kılıf
- SOT-563
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- BAS40V
BAS40V-TP Hakkında
BAS40V-TP, Micro Commercial Components tarafından üretilen dual Schottky diyot dizisidir. SOT-563 yüzey montaj paketinde sunulan bu bileşen, 40V maksimum ters gerilim desteği ile tasarlanmıştır. Her bir diyot 200mA ortalama doğrultulmuş akım kapasitesine sahip olup, 1V maksimum ileri gerilim düşüşü (40mA'de) sağlar. 5ns reverse recovery time ile hızlı anahtarlama işlemleri gerçekleştirir. -55°C ile 125°C arasında çalışabilen bu bileşen, güç kaynakları, AC/DC dönüştürücüler ve sinyalleme uygulamalarında kullanılır. Düşük forward voltage ve minimal reverse leakage karakteristikleri sayesinde enerji verimliliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200mA |
| Current - Reverse Leakage @ Vr | 200 nA @ 30 V |
| Diode Configuration | 2 Independent |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 5 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOT-563 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 40 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
