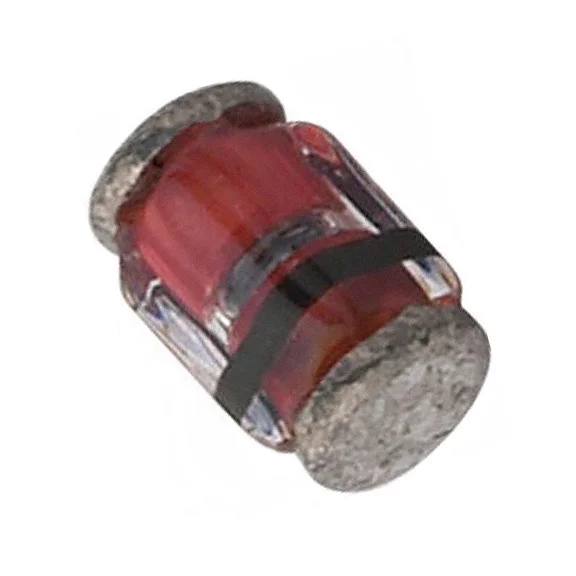

BAS385-TR3
DIODE SCHOTTKY 30V 200MA MICMELF
- Üretici
- Vishay
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BAS385
BAS385-TR3 Hakkında
BAS385-TR3, Vishay tarafından üretilen Surface Mount Schottky doğrultma diyotudur. 30V ters voltaj ve 200mA ortalama doğrultulmuş akım kapasitesiyle tasarlanmıştır. MicroMELF paketinde sunulan bu diyot, 800mV maksimum ileriye doğru voltaj düşüşü ve düşük ters akım özellikleriyle karakterizedir. Small signal kategorisinde yer alan komponent, anahtarlama güç kaynakları, voltaj düşürücü (buck) dönüştürücüler ve diğer doğrultma uygulamalarında kullanılır. 10pF kapasitanslı yapısı yüksek hızlı anahtarlama devreleri için uygun olmakla birlikte, 125°C maksimum çalışma sıcaklığında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 10pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 2.3 µA @ 25 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 2-SMD, No Lead |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | MicroMELF |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 800 mV @ 100 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
