BAS21QC-QZ

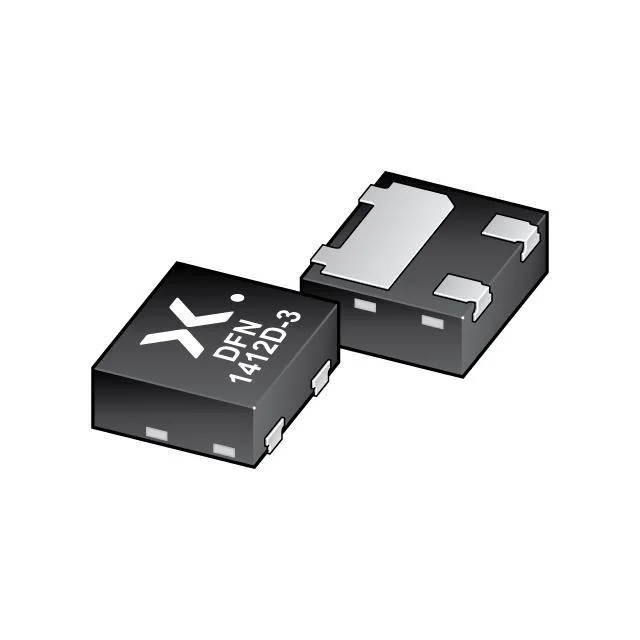

BAS21QC-Q/SOT8009/DFN1412D-3
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XDFN Exposed Pad
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BAS21QC
BAS21QC-QZ Hakkında
BAS21QC-QZ, Nexperia tarafından üretilen hızlı iyileşme (fast recovery) diyottur. 250mA ortalama doğrultulmuş akım kapasitesi ile genel amaçlı anahtarlama ve doğrultma uygulamalarında kullanılır. 200V maksimum ters voltaj dayanımı ve 50ns recovery time ile sürücü devrelerinde, güç kaynağı tasarımlarında ve inverter uygulamalarında tercih edilir. 3-XDFN SMD paketinde sunulan komponent, kompakt PCB tasarımları için uygundur. 150°C junction sıcaklığına kadar çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 5pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 250mA (DC) |
| Current - Reverse Leakage @ Vr | 100 nA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount, Wettable Flank |
| Operating Temperature - Junction | 150°C |
| Package / Case | 3-XDFN Exposed Pad |
| Part Status | Active |
| Reverse Recovery Time (trr) | 50 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DFN1412D-3 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 200 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
