Diyotlar - Doğrultucular - Diziler

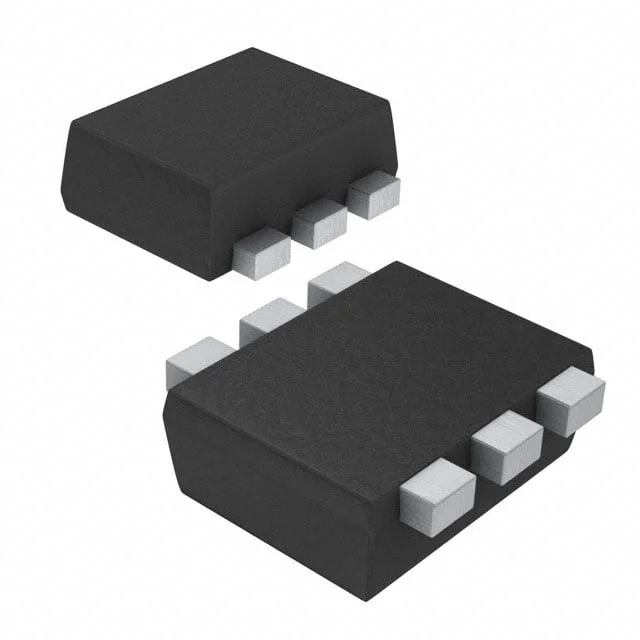

BAS16V-TP
DIODE ARRAY GP 75V 200MA SOT563
- Paket/Kılıf
- SOT-563
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- BAS16V
BAS16V-TP Hakkında
BAS16V-TP, Micro Commercial Components tarafından üretilen iki bağımsız diyottan oluşan bir diyot dizisidir. 75V maksimum reverse voltajı ve diode başına 200mA ortalama doğrultulmuş akımı ile genel amaçlı doğrultma uygulamalarında kullanılır. SOT-563 yüzey monte paketi ile kompakt tasarımlar için uygundur. 4ns reverse recovery time özelliği hızlı anahtarlama devreleri için tercih edilmesini sağlar. -65°C ile 150°C arasında çalışabilen bu komponent, sinyal doğrultması, koruma devresi ve AC/DC dönüştürme uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 75 V |
| Diode Configuration | 2 Independent |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOT-563 |
| Voltage - DC Reverse (Vr) (Max) | 75 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 150 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
