Diyotlar - Doğrultucular - Tekil

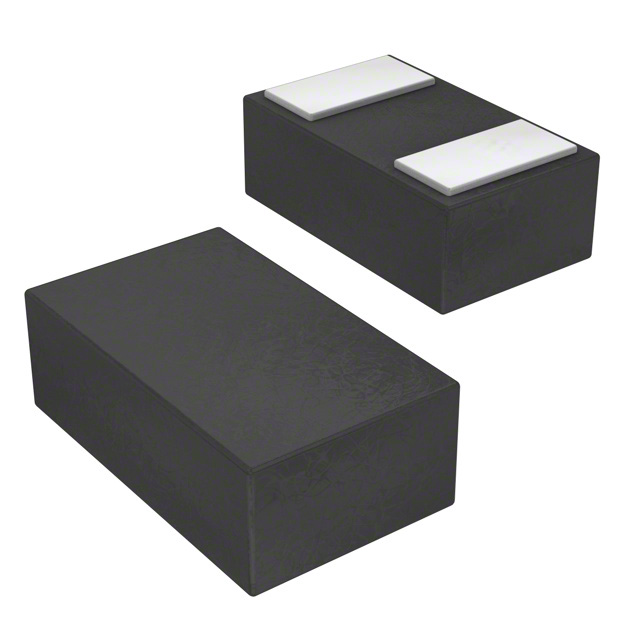

BAS116L2-TP
215MA,85V,SWITCHING,DFN1006-2C P
- Paket/Kılıf
- 2-UDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BAS116L2
BAS116L2-TP Hakkında
BAS116L2-TP, Micro Commercial Components tarafından üretilen yüksek hızlı switching diyotudur. 215mA ortalama düzeltilmiş akım kapasitesi ve maksimum 85V ters gerilimi ile endüstriyel ve tüketici uygulamalarında kullanılmaya uygun tasarlanmıştır. 3µs reverse recovery time ve standard recovery karakteristiği sayesinde AC-DC güç kaynakları, inverter devreleri, motor kontrol uygulamaları ve high-frequency switching uygulamalarında etkin olarak çalışır. 2-UDFN kompakt yüzey montajlı paket ile PCB alanını minimuma indirir. -65°C ile +150°C arasında çalışma sıcaklık aralığı geniş uygulama spektrumunu destekler. 1.25V maksimum forward voltage @ 150mA ile düşük güç kaybı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 215mA (DC) |
| Current - Reverse Leakage @ Vr | 5 nA @ 75 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | 2-UDFN |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 3 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DFN1006-2C |
| Voltage - DC Reverse (Vr) (Max) | 85 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 150 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
