RF Diyotlar

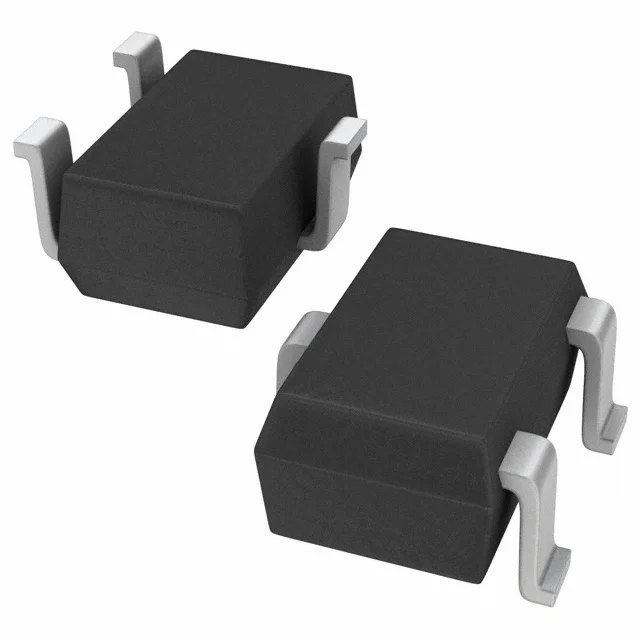

BAR64V-05W-E3-08
RF DIODE PIN 100V SOT323
- Üretici
- Vishay
- Paket/Kılıf
- SC-70
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- BAR64V
BAR64V-05W-E3-08 Hakkında
Vishay BAR64V-05W-E3-08, RF uygulamaları için tasarlanmış PIN diyot çiftidir. Common cathode konfigürasyonunda üretilen bu bileşen, 100V pik ters gerilim dayanımına sahiptir. 100mA maksimum akım kapasitesiyle, düşük kapasitans değeri (0.35pF @ 20V, 1MHz) sayesinde yüksek frekanslı devrelerde anahtarlama ve attenüatör uygulamalarında kullanılır. 100MHz'de 1.35Ω direnç karakteristiği ile RF sinyal kontrolü, frekans ayarlama ve demodülasyon devrelerinde tercih edilir. SC-70/SOT-323 paketlemesi kompakt tasarımlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.35pF @ 20V, 1MHz |
| Current - Max | 100 mA |
| Diode Type | PIN - 1 Pair Common Cathode |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-70, SOT-323 |
| Part Status | Last Time Buy |
| Resistance @ If, F | 1.35Ohm @ 100mA, 100MHz |
| Supplier Device Package | SOT-323 |
| Voltage - Peak Reverse (Max) | 100V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
