Diyotlar - Doğrultucular - Tekil

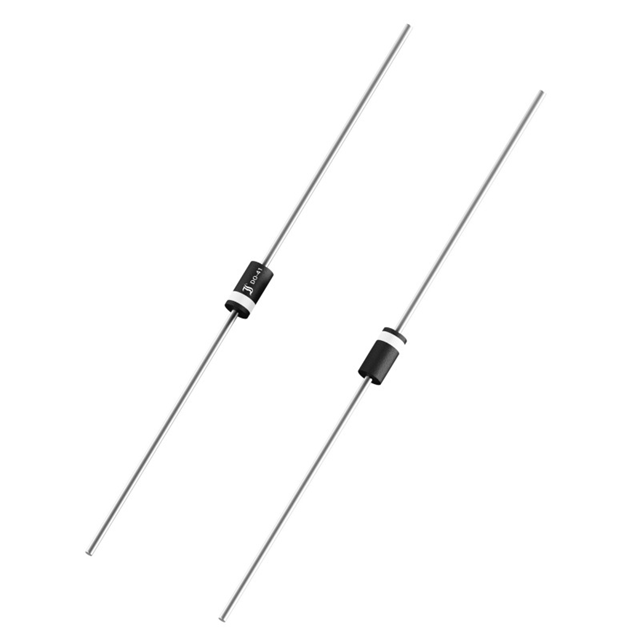

BA159
DIODE FR DO-41 1000V 1A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BA159
BA159 Hakkında
BA159, Diotec Semiconductor tarafından üretilen 1000V/1A kapasiteli fast recovery doğrultma diyodudur. DO-41 eksenel paketlemede sunulan bu bileşen, 300 ns düşük reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. Maksimum 1.3V ileri gerilim düşüşü ve 1000V ters gerilim dayanımına sahiptir. -50°C ile +150°C arası sıcaklık aralığında çalışabilen BA159, güç kaynakları, AC-DC konvertörleri, inverterler ve diyot köprüsü uygulamalarında yaygın olarak tercih edilir. Through hole montajı sayesinde geleneksel PCB tasarımlarında kolayca entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -50°C ~ 150°C |
| Package / Case | DO-204AC, DO-41, Axial |
| Part Status | Active |
| Reverse Recovery Time (trr) | 300 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-41/DO-204AC |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
