Diyotlar - Doğrultucular - Tekil

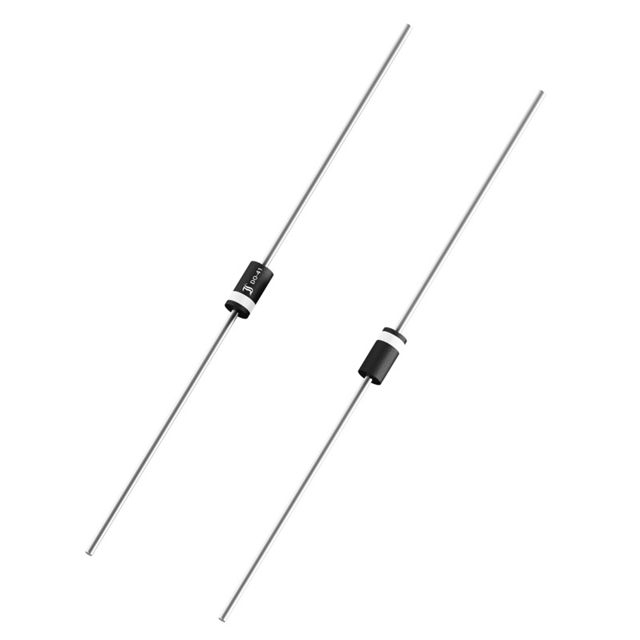

BA158
DIODE FR DO-41 600V 1A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BA158
BA158 Hakkında
BA158, Diotec Semiconductor tarafından üretilen 1A 600V fast recovery doğrultma diyotudur. DO-41 paketi ile axial montaj konfigürasyonunda tasarlanmıştır. Maximum 1.3V forward voltaj düşüşüne sahip bu diyot, 300ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılmaya uygundur. -50°C ile 150°C arasında çalışabilir ve 5µA reverse leakage akımı ile düşük bağlı akım karakteristiğine sahiptir. Kontrol devreleri, güç kaynakları, anahtarlama uygulamaları ve AC-DC dönüşüm devrelerinde yaygın olarak kullanılır. Through hole montaj yapısı ile geleneksel PCB tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -50°C ~ 150°C |
| Package / Case | DO-204AC, DO-41, Axial |
| Part Status | Active |
| Reverse Recovery Time (trr) | 300 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-41/DO-204AC |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
