Diyotlar - Doğrultucular - Tekil

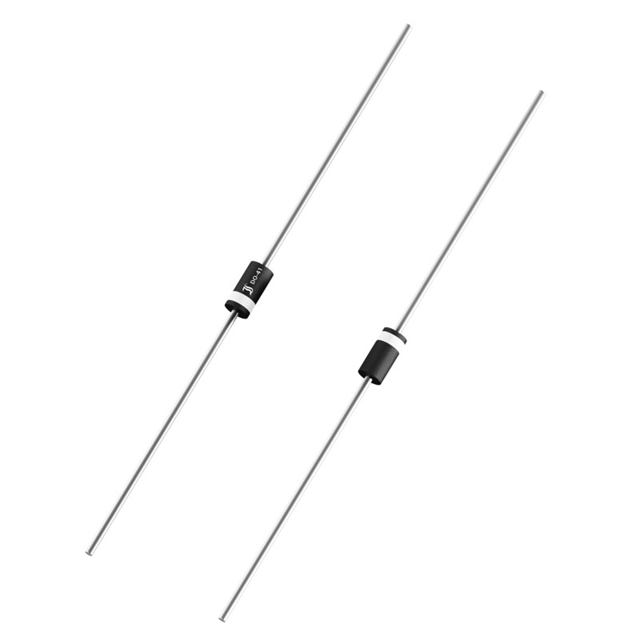

BA157
DIODE FR DO-41 400V 1A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- BA157
BA157 Hakkında
BA157, Diotec Semiconductor tarafından üretilen 400V 1A kapasiteli fast recovery doğrultıcı diyottur. DO-41 (DO-204AC) axial paket içinde gelen bu komponent, hızlı anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 300 ns reverse recovery time ve ≤500 ns speed özellikleri sayesinde anahtarlama devrelerinde, güç kaynakları, adaptörlerde ve düşük sinyal seviyesi uygulamalarında etkin bir şekilde çalışır. -50°C ile 150°C arasında çalışma sıcaklık aralığına sahiptir. Forward voltage 1.3V @ 1A, reverse leakage akımı 400V'da 5µA'dır. Through hole montajı için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -50°C ~ 150°C |
| Package / Case | DO-204AC, DO-41, Axial |
| Part Status | Active |
| Reverse Recovery Time (trr) | 300 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-41/DO-204AC |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
