Diyotlar - Köprü Doğrultucular

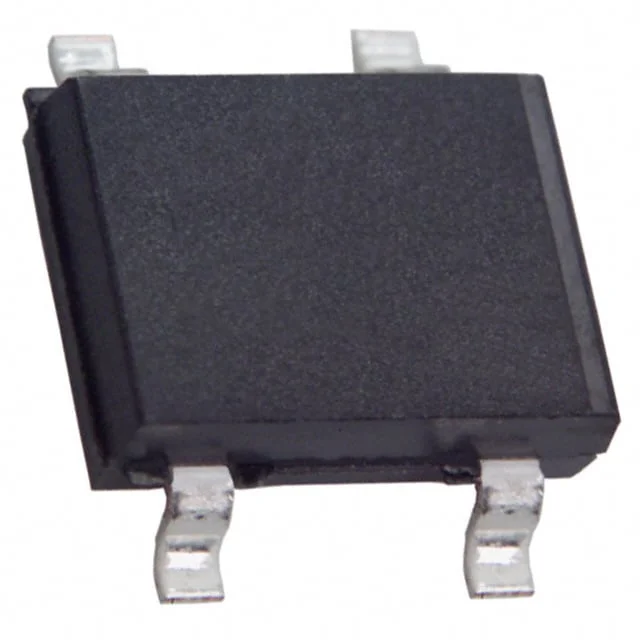

B8S_R2_00001
MINI SURFACE MOUNT GLASS PASSIVA
- Üretici
- PANJIT
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- B8S_R2
B8S_R2_00001 Hakkında
PANJIT B8S_R2_00001, 800 mA ortalama doğrultulmuş akım kapasitesi ile tasarlanmış surface mount bridge rectifier diyotudur. 4-SMD gull wing pakette sunulan bu komponentin maksimum peak reverse voltajı 800 V olup, forward voltajı 500 mA'de 1 V'tur. Ters yönlü sızıntı akımı 800 V'ta 5 µA seviyesindedir. -55°C ile 150°C (TJ) arasında güvenli çalışan bu diyot, AC voltajını DC voltaja dönüştüren uygulamalarda, anahtarlama devreleri, güç kaynakları ve doğrultma uygulamalarında kullanılır. Yüksek entegrasyon düzeyi gerektiren kompakt tasarımlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 800 mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 800 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-SMD, Gull Wing |
| Part Status | Active |
| Supplier Device Package | 4-MDI |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 500 mA |
| Voltage - Peak Reverse (Max) | 800 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
