Diyotlar - Köprü Doğrultucular

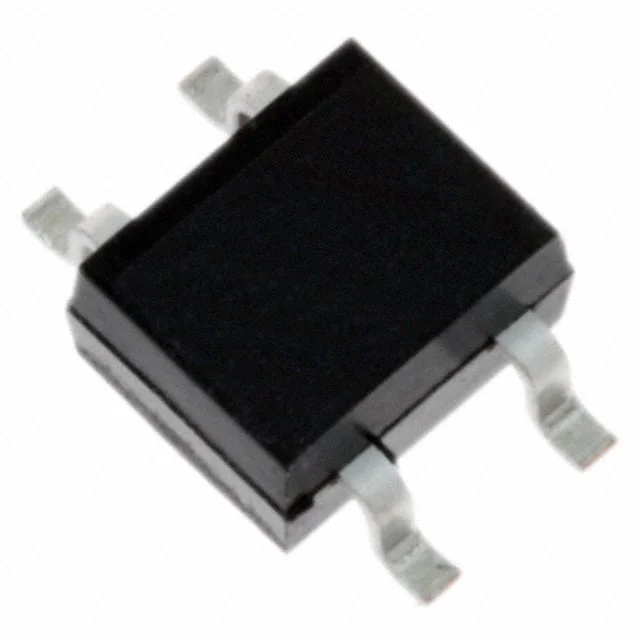

B8S-HF
BRIDGE RECT 1P 800V 800MA MBS
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- B8S
B8S-HF Hakkında
B8S-HF, Comchip Technology tarafından sunulan, tek fazlı köprü doğrultucu yapısına sahip bir diyot bileşenidir. 800 V peak reverse gerilim ve 800 mA average rectified current değerleriyle AC girişin DC çıkışa çevrilmesi gereken devrelerde kullanılır. Surface mount montaj yapısına ve MBS paket tipine sahiptir.
Bu komponent; adaptörler, güç kaynakları, tüketici elektroniği, kontrol kartları ve genel doğrultma katlarında yer alabilir. Standart doğrultucu teknolojisi kullanır, 800 mA akımda maksimum 1.1 V forward voltage değerine sahiptir. -55°C ile 150°C bağlantı noktası sıcaklık aralığında çalışacak şekilde belirtilmiştir. Kompakt SMD yapısı sayesinde kart üzerinde köprü doğrultma işlevi gereken uygulamalarda değerlendirilir.
Bu komponent; adaptörler, güç kaynakları, tüketici elektroniği, kontrol kartları ve genel doğrultma katlarında yer alabilir. Standart doğrultucu teknolojisi kullanır, 800 mA akımda maksimum 1.1 V forward voltage değerine sahiptir. -55°C ile 150°C bağlantı noktası sıcaklık aralığında çalışacak şekilde belirtilmiştir. Kompakt SMD yapısı sayesinde kart üzerinde köprü doğrultma işlevi gereken uygulamalarda değerlendirilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 800 mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 800 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-269AA, 4-BESOP |
| Part Status | Active |
| Supplier Device Package | MBS |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 800 mA |
| Voltage - Peak Reverse (Max) | 800 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
