Diyotlar - Köprü Doğrultucular

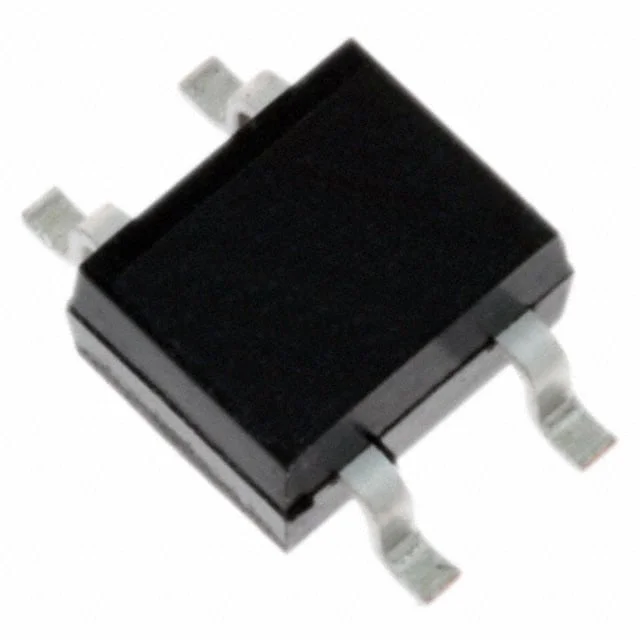

B8S-G
BRIDGE RECT 1P 800V 800MA MBS
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- B8S
B8S-G Hakkında
B8S-G, Comchip Technology tarafından sunulan, tek faz yapıda bir köprü doğrultucu diyottur. AC gerilimi DC gerilime çevirmek için kullanılır ve 800 V tepe ters gerilim ile 800 mA ortalama doğrultulmuş akım değerine sahiptir. Surface mount montaj yapısı ve MBS paket tipi sayesinde kompakt devre tasarımlarında yer alabilir. Standart teknolojiye sahip bu bileşen, güç kaynakları, adaptör devreleri, tüketici elektroniği kartları, küçük güç dönüştürme uygulamaları ve genel doğrultma ihtiyacı olan devrelerde kullanılabilir. Maksimum ileri yön gerilim düşümü 1.1 V @ 800 mA, ters kaçak akımı ise 5 µA @ 800 V seviyesindedir. Çalışma jonksiyon sıcaklığı -55°C ile 150°C arasındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 800 mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 800 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-269AA, 4-BESOP |
| Part Status | Active |
| Supplier Device Package | MBS |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 800 mA |
| Voltage - Peak Reverse (Max) | 800 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
