Diyotlar - Köprü Doğrultucular

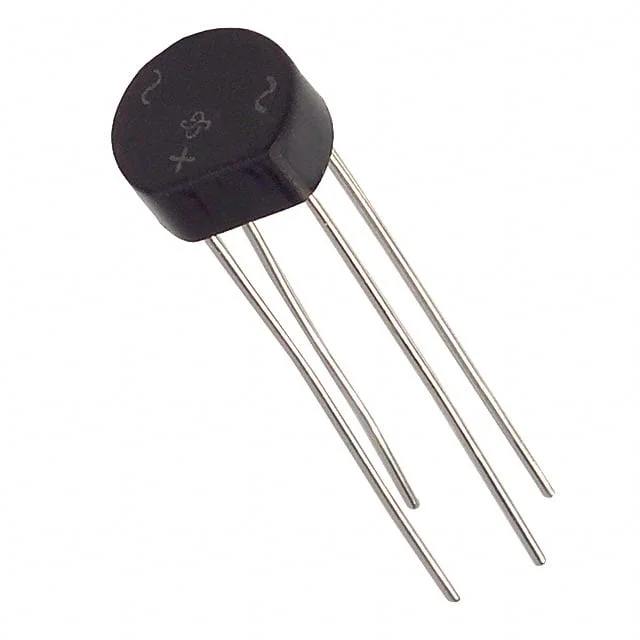

B80C1000G-E4/51
BRIDGE RECT 1PHASE 125V 1A WOG
- Üretici
- Vishay
- Paket/Kılıf
- 4-Circular
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- B80C1000G
B80C1000G-E4/51 Hakkında
B80C1000G-E4/51, Vishay tarafından üretilen tek fazlı bir köprü doğrultucu (bridge rectifier) komponentidir. AC gerilimi DC gerilime çevirmek için kullanılır ve 1 A ortalama doğrultulmuş akım, 125 V peak reverse voltage ve 1 V forward voltage değerleriyle genel amaçlı güç devrelerinde yer alır. Through Hole montaj yapısı sayesinde PCB üzerinde kolay yerleştirme sağlar. Adaptörler, düşük güçlü besleme devreleri, endüstriyel kontrol kartları ve benzer doğrultma uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 125 V |
| Diode Type | Single Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | 4-Circular, WOG |
| Part Status | Active |
| Supplier Device Package | WOG |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
| Voltage - Peak Reverse (Max) | 125 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
