Diyotlar - Köprü Doğrultucular

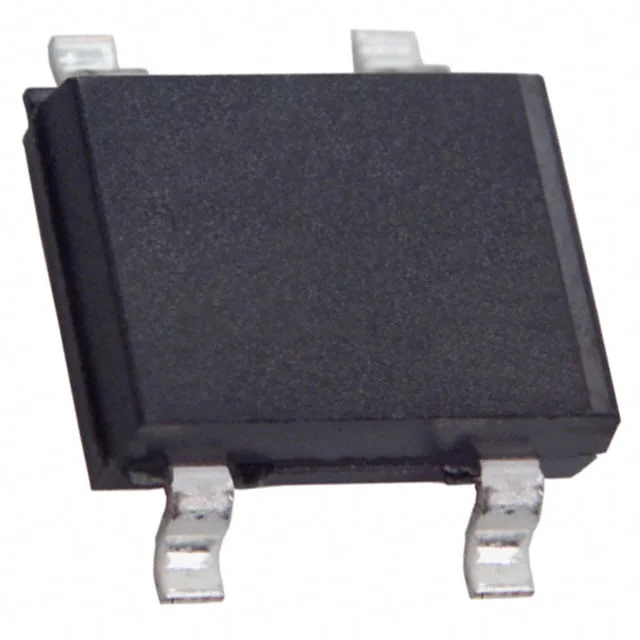

B6S_R2_00001
MINI SURFACE MOUNT GLASS PASSIVA
- Üretici
- PANJIT
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- B6S_R2
B6S_R2_00001 Hakkında
PANJIT B6S_R2_00001, single phase köprü doğrultucu diyot olup 800 mA ortalama doğrultulmuş akım kapasitesine sahiptir. 4-SMD gull wing paket türüyle surface mount uygulamalarına yöneliktir. 600 V peak reverse voltage ile güç kaynakları, AC/DC dönüştürücüler ve endüstriyel kontrol devrelerinde kullanılır. -55°C ~ 150°C sıcaklık aralığında çalışabilir. 1 V maksimum forward voltajı (500 mA'de) ve 5 µA reverse leakage akımı ile verimli doğrultma işlemi gerçekleştirir. Glass passiva teknolojisiyle üretilen bu bileşen, miniaturize elektronik tasarımlarda kompakt çözüm sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 800 mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-SMD, Gull Wing |
| Part Status | Active |
| Supplier Device Package | 4-MDI |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 500 mA |
| Voltage - Peak Reverse (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
