Diyotlar - Doğrultucular - Tekil

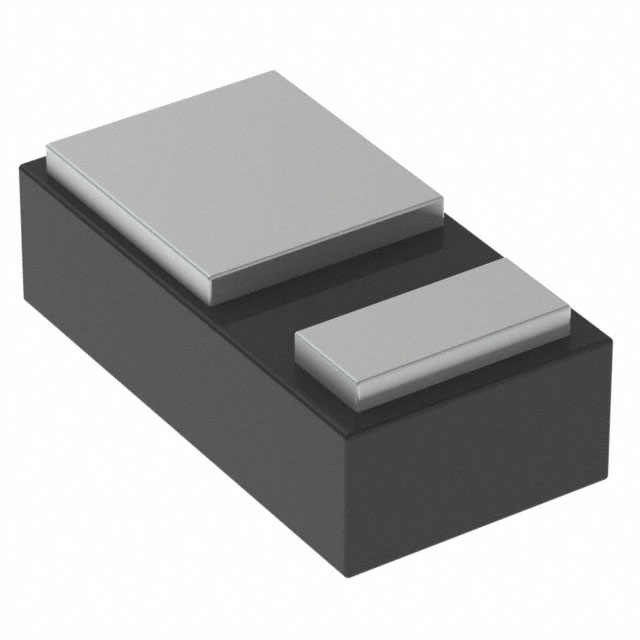

B5819XP-TP
1A,40V,SCHOTTKY,FBP-02L PACKAGE
- Paket/Kılıf
- 0603 (1608 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- B5819XP
B5819XP-TP Hakkında
B5819XP-TP, Micro Commercial Components tarafından üretilen 1A 40V Schottky doğrultma diyotudur. FBP-02L paketinde sunulan bu bileşen, hızlı geri kazanım süresi (15ns) ve düşük forward voltaj (550mV @ 700mA) karakteristiğiyle tanınır. Surface mount 0603 (1608 Metric) kasa tipinde tasarlanmıştır. Ters kırılma gerilimi 40V'a kadar dayanabilen bu diyot, güç kaynakları, anahtarlama devreleri ve düşük voltaj uygulamalarında doğrultma işlevini yerine getirmek için kullanılır. 50µA ters sızıntı akımı ve 50pF kapasitans değerleri ile kompakt ve etkili çözüm sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 50pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 50 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0603 (1608 Metric) |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 15 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | FBP-02L |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 700 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
