Diyotlar - Köprü Doğrultucular

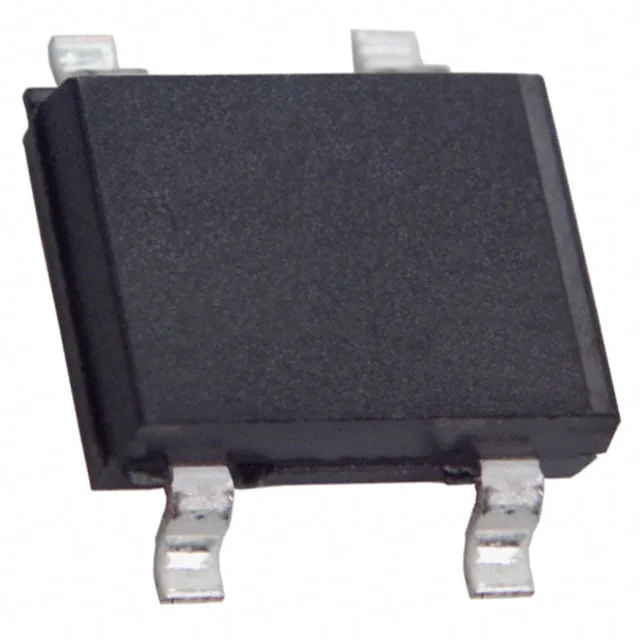

B4S_R2_00001
MINI SURFACE MOUNT GLASS PASSIVA
- Üretici
- PANJIT
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- B4S
B4S_R2_00001 Hakkında
PANJIT B4S_R2_00001, 800 mA ortalama doğrultulmuş akım kapasitesine sahip surface mount köprü doğrultucu diyotudur. 400 V peak reverse voltaj ile tasarlanmış bu bileşen, gül kanat (gull wing) 4-SMD paketinde sunulmaktadır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında stabil performans gösterir. 500 mA akımda maksimum 1 V forward voltaj değerine sahiptir. Düşük reverse leakage akımı (5 µA @ 400 V) sayesinde verimli enerji dönüşümü sağlar. AC/DC güç kaynakları, inverter devreleri ve endüstriyel elektrik uygulamalarında yaygın olarak kullanılır. Kompakt SMD yapısı sayesinde yüksek yoğunluklu PCB tasarımlarına uygun bir çözüm sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 800 mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 400 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-SMD, Gull Wing |
| Part Status | Active |
| Supplier Device Package | 4-MDI |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 500 mA |
| Voltage - Peak Reverse (Max) | 400 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
