Diyotlar - Köprü Doğrultucular

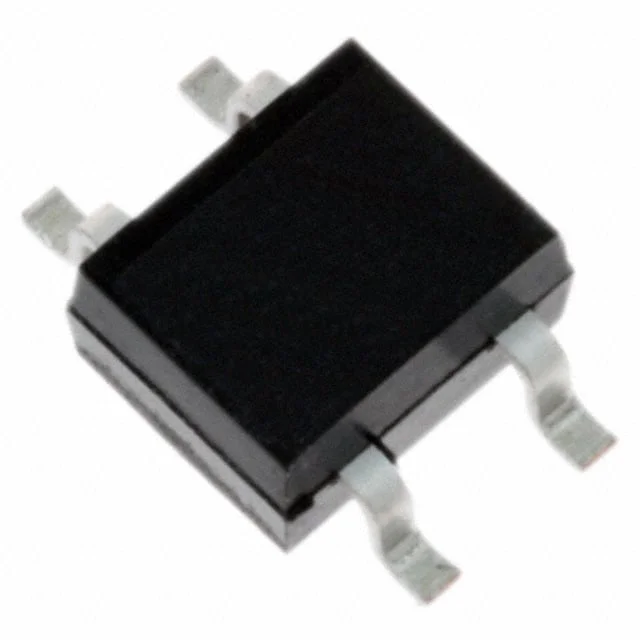

B4S-HF
BRIDGE RECT 1P 400V 800MA MBS
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- B4S
B4S-HF Hakkında
B4S-HF, Comchip Technology tarafından üretilen tek faz bir köprü doğrultucudur. 400 V tepe ters gerilim ve 800 mA ortalama doğrultulmuş akım değerine sahiptir. Surface mount montaj yapısı ve MBS paket tipi ile kart üzerine yerleştirilmek üzere tasarlanır. Standart doğrultma teknolojisi kullanan bu komponent, AC gerilimin DC gerilime çevrilmesi gereken güç giriş katlarında görev alır. Adaptörler, küçük güç kaynakları, kontrol kartları, tüketici elektroniği, LED sürücü devreleri ve genel doğrultma uygulamalarında kullanılabilir. Maksimum ileri yön gerilimi 1.1 V @ 800 mA, ters kaçak akımı ise 5 µA @ 400 V seviyesindedir. Çalışma jonksiyon sıcaklığı -55°C ile 150°C arasındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 800 mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 400 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-269AA, 4-BESOP |
| Part Status | Active |
| Supplier Device Package | MBS |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 800 mA |
| Voltage - Peak Reverse (Max) | 400 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
