Diyotlar - Köprü Doğrultucular

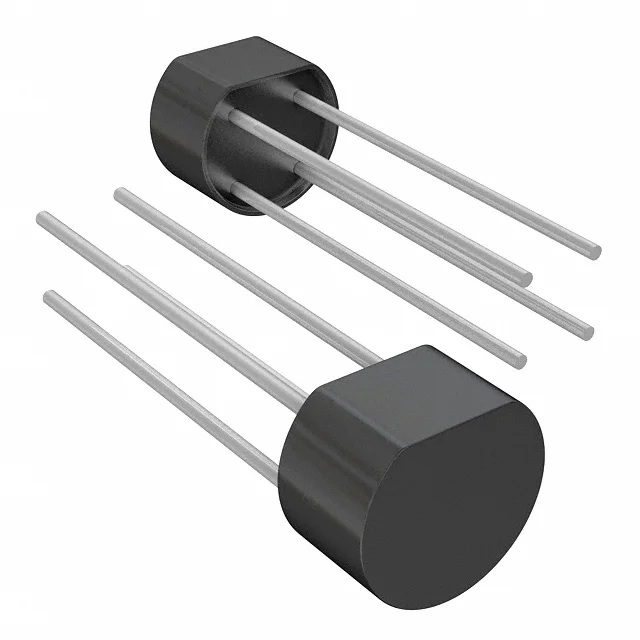

B380C1000G-E4/51
BRIDGE RECT 1PHASE 600V 1A WOG
- Üretici
- Vishay
- Paket/Kılıf
- 4-Circular
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- B380C1000G
B380C1000G-E4/51 Hakkında
B380C1000G-E4/51, Vishay tarafından üretilen tek faz köprü doğrultucu diyottur. AC gerilimi DC gerilime çevirmek için kullanılır ve 600 V peak reverse voltage ile 1 A average rectified current değerine sahiptir. Through Hole montaj yapısındaki 4-Circular WOG paket ile kart üzerine lehimlenerek kullanılır. Standart doğrultma teknolojisine sahip bu komponent, güç kaynakları, adaptörler, şarj devreleri, küçük ev tipi cihazlar, kontrol kartları ve genel amaçlı AC-DC dönüştürme uygulamalarında yer alır. Maksimum forward voltage değeri 1 V @ 1 A, reverse leakage değeri ise 10 µA @ 600 V seviyesindedir. Çalışma jonksiyon sıcaklık aralığı -40°C ile 125°C arasındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 600 V |
| Diode Type | Single Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | 4-Circular, WOG |
| Part Status | Active |
| Supplier Device Package | WOG |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
| Voltage - Peak Reverse (Max) | 600 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
