Diyotlar - Köprü Doğrultucular

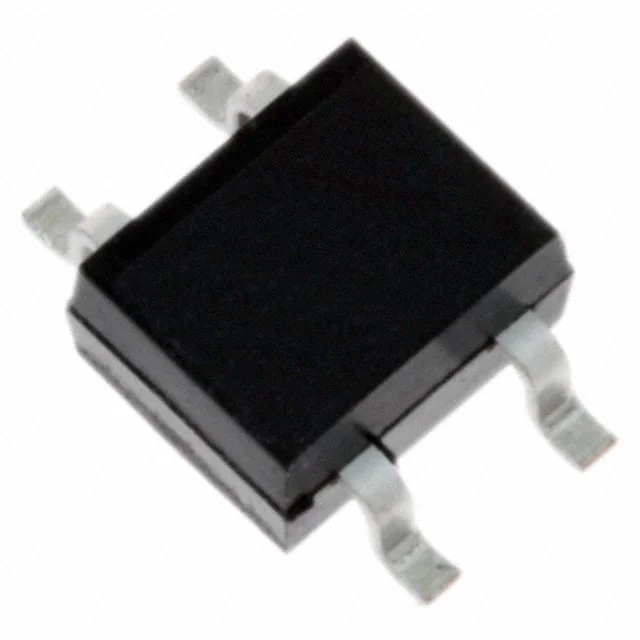

B2S-G
BRIDGE RECT 1P 200V 800MA MBS
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- B2S
B2S-G Hakkında
B2S-G, Comchip Technology tarafından üretilen tek fazlı bir köprü doğrultucudur. 200 V tepe ters gerilim ve 800 mA ortalama doğrultulmuş akım değerine sahiptir. Surface Mount yapıda sunulur ve TO-269AA, 4-BESOP gövde ile MBS paket sınıfında yer alır. Bu komponent, AC girişin DC çıkışa çevrilmesi gereken güç devrelerinde kullanılır. Adaptörler, küçük güç kaynakları, tüketici elektroniği kartları, kontrol devreleri ve genel doğrultma uygulamalarında değerlendirilebilir. Maksimum forward voltage değeri 1.1 V @ 800 mA, reverse leakage akımı ise 5 µA @ 200 V seviyesindedir. -55°C ile 150°C jonksiyon sıcaklığı aralığında çalışacak şekilde belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 800 mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 200 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-269AA, 4-BESOP |
| Part Status | Active |
| Supplier Device Package | MBS |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 800 mA |
| Voltage - Peak Reverse (Max) | 200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
