Diyotlar - Köprü Doğrultucular
B250C1000G-E4/51
BRIDGE RECT 1PHASE 400V 1A WOG
- Üretici
- Vishay
- Paket/Kılıf
- 4-Circular
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- B250C1000G
B250C1000G-E4/51 Hakkında

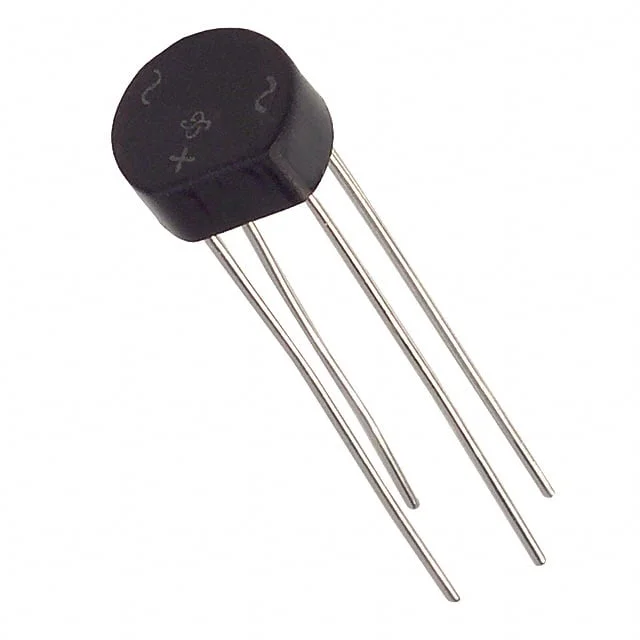

B250C1000G-E4/51, Vishay tarafından üretilen, tek fazlı AC girişleri DC çıkışa çevirmek için kullanılan bir köprü doğrultucudur. 400 V peak reverse voltage, 1 A average rectified current ve 1 V forward voltage değerine sahiptir. Through Hole montaj yapısına ve WOG paket tipine sahiptir.
Bu komponent, güç kaynakları, adaptörler, küçük ev tipi elektronikler, endüstriyel kontrol kartları ve genel doğrultma uygulamalarında kullanılır. Dört diyotlu köprü yapısı sayesinde tek faz AC hatların tam dalga doğrultulmasında görev alır. -40°C ile 125°C bağlantı noktası sıcaklık aralığında çalışır. 400 V altında 10 µA reverse leakage değeri, standart doğrultucu teknolojisi ve WOG supplier device package bilgileriyle birlikte devre tasarımında referans alınabilir.
Bu komponent, güç kaynakları, adaptörler, küçük ev tipi elektronikler, endüstriyel kontrol kartları ve genel doğrultma uygulamalarında kullanılır. Dört diyotlu köprü yapısı sayesinde tek faz AC hatların tam dalga doğrultulmasında görev alır. -40°C ile 125°C bağlantı noktası sıcaklık aralığında çalışır. 400 V altında 10 µA reverse leakage değeri, standart doğrultucu teknolojisi ve WOG supplier device package bilgileriyle birlikte devre tasarımında referans alınabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 400 V |
| Diode Type | Single Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | 4-Circular, WOG |
| Part Status | Active |
| Supplier Device Package | WOG |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
| Voltage - Peak Reverse (Max) | 400 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
