Diyotlar - Köprü Doğrultucular

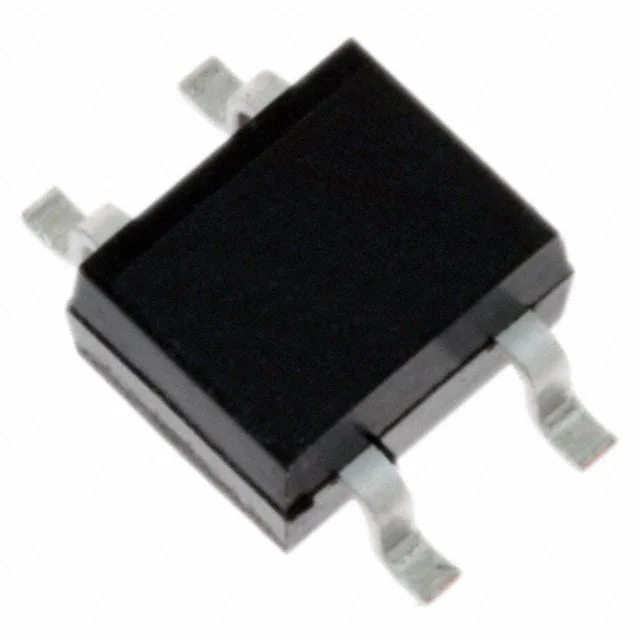

B1S-G
BRIDGE RECT 1P 100V 800MA MBS
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- B1S
B1S-G Hakkında
B1S-G, Comchip Technology tarafından üretilen, tek fazlı köprü doğrultucu yapısına sahip bir diyot bileşenidir. 100 V peak reverse voltaj ve 800 mA average rectified current değeri ile AC girişin DC çıkışa dönüştürülmesi gereken devrelerde kullanılır. Surface mount montaj tipine ve MBS package yapısına sahiptir. Maksimum forward voltage değeri 800 mA akımda 1.1 V, reverse leakage akımı ise 100 V altında 5 µA seviyesindedir. Güç kaynakları, adaptörler, küçük ev elektroniği devreleri, kontrol kartları ve genel doğrultma uygulamalarında yer alabilir. -55°C ile 150°C junction temperature aralığında çalışacak şekilde belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 800 mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 100 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-269AA, 4-BESOP |
| Part Status | Active |
| Supplier Device Package | MBS |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 800 mA |
| Voltage - Peak Reverse (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
