Diyotlar - Köprü Doğrultucular

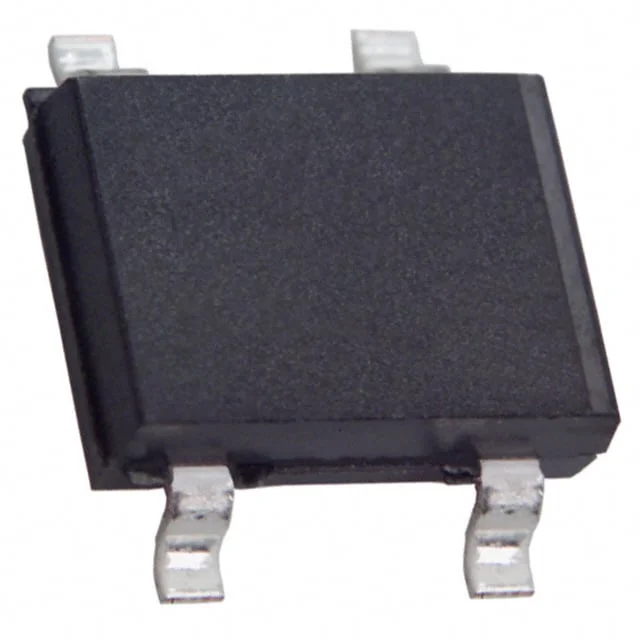

B10S_R2_00001
MINI SURFACE MOUNT GLASS PASSIVA
- Üretici
- PANJIT
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- B10S
B10S_R2_00001 Hakkında
PANJIT B10S_R2_00001, 800 mA ortalama doğrultulmuş akıma sahip single phase köprü doğrulttucu diyotudur. 1 kV Peak Reverse Voltage kapasitesi ve 4-SMD gull wing yüzey montaj paketi ile kompakt uygulamalar için tasarlanmıştır. 1V maksimum forward voltage (500 mA'de) ve 5 µA maksimum reverse leakage current (1000 V'de) özellikleriyle şebekeleme, AC/DC konversiyon ve endüstriyel güç kaynakları gibi alanlarda kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında uzun ömürlü performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 800 mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-SMD, Gull Wing |
| Part Status | Active |
| Supplier Device Package | 4-MDI |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 500 mA |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
