Diyotlar - Köprü Doğrultucular

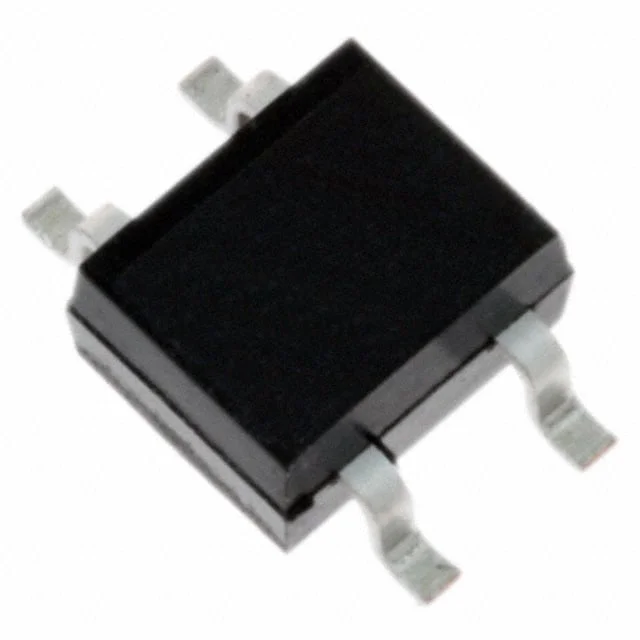

B10S-HF
BRIDGE RECT 1PHASE 1KV 800MA MBS
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- B10S
B10S-HF Hakkında
B10S-HF, Comchip Technology tarafından üretilen, tek fazlı AC girişleri DC çıkışa çevirmek için kullanılan bir köprü doğrultucudur. 1 kV tepe ters gerilim ve 800 mA ortalama doğrultulmuş akım değerine sahiptir. Surface Mount montaj yapısında, MBS paketinde sunulur. Maksimum forward voltage değeri 800 mA akımda 1.1 V, ters kaçak akımı ise 1000 V altında 5 µA seviyesindedir. Bu komponent; güç kaynakları, adaptör devreleri, genel doğrultma katları, küçük ev tipi elektronikler, kontrol kartları ve endüstriyel yardımcı devrelerde AC-DC dönüşüm amacıyla kullanılabilir. -55°C ile 150°C junction sıcaklığı aralığında çalışacak şekilde belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 800 mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-269AA, 4-BESOP |
| Part Status | Active |
| Supplier Device Package | MBS |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 800 mA |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
