Diyotlar - Köprü Doğrultucular

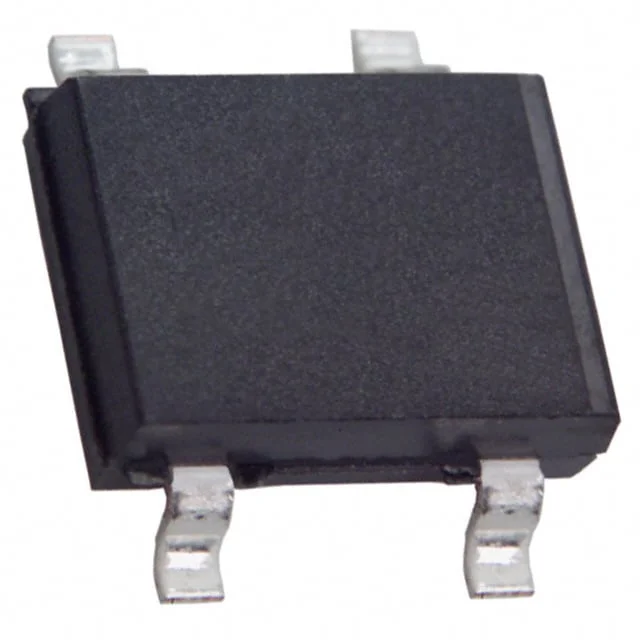

B106S_R2_00001
MINI SURFACE MOUNT GLASS PASSIVA
- Üretici
- PANJIT
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- B106S
B106S_R2_00001 Hakkında
PANJIT B106S_R2_00001, 1A ortalama doğrultulmuş akım kapasitesine sahip mini surface mount cam pasif köprü doğrultucudur. 600V peak reverse voltajında çalışan bu single phase diyot, maksimum 1.1V forward voltaj düşümü ile verimli doğrultma işlemi gerçekleştirir. 4-SMD gull wing paketinde sunulan komponent, -55°C ile +150°C arasında güvenilir performans sağlar. Düşük reverse leakage akımı (5µA @ 600V) sayesinde harita ve AC/DC güç kaynağı uygulamalarında, basit doğrultma devrelerinde ve endüstriyel elektronik sistemlerinde yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-SMD, Gull Wing |
| Part Status | Active |
| Supplier Device Package | 4-MDI |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
| Voltage - Peak Reverse (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
