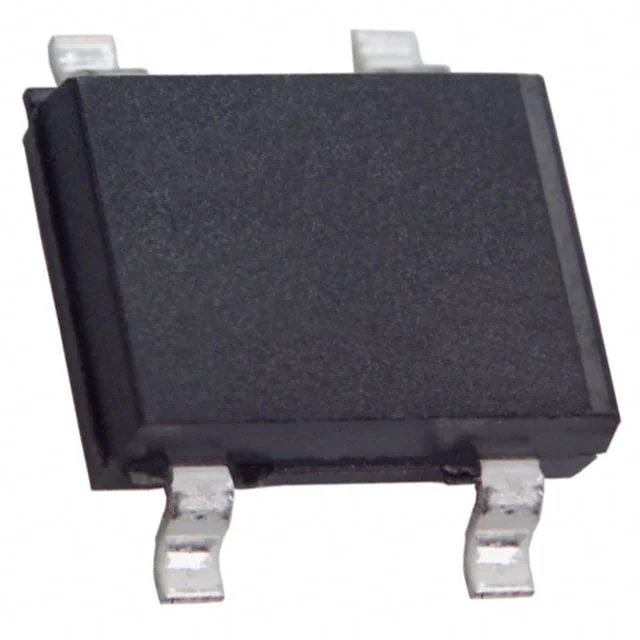

B1010S_R2_00001
MINI SURFACE MOUNT GLASS PASSIVA
- Üretici
- PANJIT
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- B1010S
B1010S_R2_00001 Hakkında
PANJIT B1010S_R2_00001, Single Phase köprü doğrultma diyotu olarak tasarlanmış bir surface mount bileşenidir. 4-SMD, Gull Wing paketinde sunulan bu mini boyutlu diyot, 1 A ortalama doğrultulmuş akım kapasitesi ile düşük güç uygulamalarında kullanılır. 1 kV peak reverse voltaj ve 1.1 V maksimum forward voltaj değerleri ile güvenilir doğrultma performansı sağlar. -55°C ile 150°C arasında geniş işletme sıcaklık aralığında çalışabilir. Düşük reverse leakage akımı (5 µA @ 1000 V) ile AC/DC güç kaynakları, şarj devreleri ve entegre edilen elektronik sistemlerde tercih edilir. Glass passiva teknolojisi ile üretilen bu bileşen, yüksek güvenilirlik gerektiren uygulamalara uygun bir seçimdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-SMD, Gull Wing |
| Part Status | Active |
| Supplier Device Package | 4-MDI |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
