Diyotlar - Köprü Doğrultucular

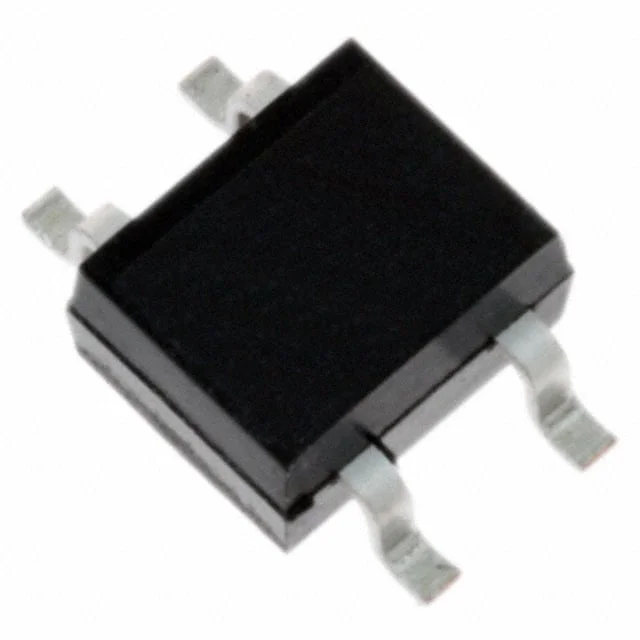

B05S-HF
BRIDGE RECT 1PHASE 50V 800MA MBS
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- B05S
B05S-HF Hakkında
B05S-HF, Comchip Technology tarafından üretilen, tek fazlı AC girişin doğrultulup DC çıkışa çevrilmesi için kullanılan bir köprü doğrultucudur. 50 V peak reverse voltage ve 800 mA average rectified current değerine sahiptir. Surface mount yapıda olup MBS package içinde sunulur. Maksimum forward voltage değeri 800 mA akımda 1.1 V, reverse leakage akımı ise 50 V altında 5 µA seviyesindedir. Bu tip komponentler güç kaynakları, adaptörler, küçük ev elektroniği, kontrol kartları ve genel amaçlı doğrultma devrelerinde kullanılır. -55°C ile 150°C junction temperature aralığında çalışacak şekilde belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 800 mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 50 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-269AA, 4-BESOP |
| Part Status | Active |
| Supplier Device Package | MBS |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 800 mA |
| Voltage - Peak Reverse (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
