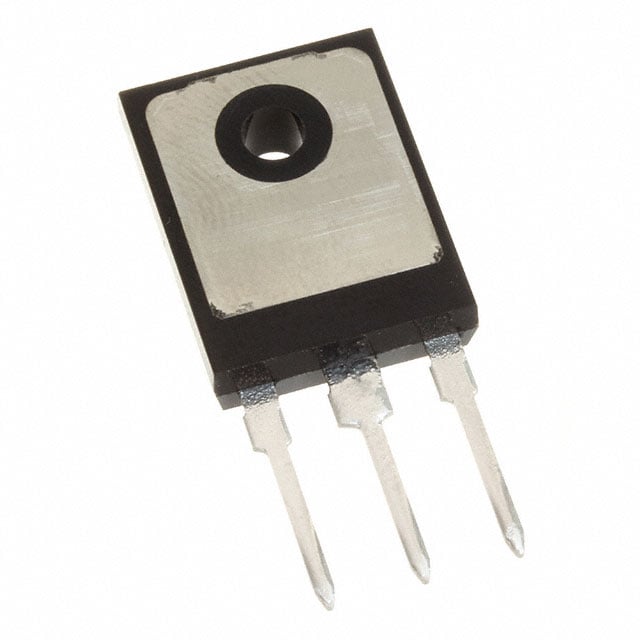

AUIRG4PC40S-E
IGBT 600V 60A 160W TO247
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- AUIRG4PC40S
AUIRG4PC40S-E Hakkında
AUIRG4PC40S-E, Infineon Technologies tarafından üretilen 600V 60A kapasiteli IGBT (Insulated Gate Bipolar Transistor) transistörüdür. TO-247-3 paket ile sunulan bu bileşen, anahtarlama uygulamalarında kullanılır. Maksimum 160W güç yönetimi kapasitesine sahiptir. Collector akımı maksimum 60A, pulse akımı ise 120A'dir. Vce(on) değeri 15V gate geriliminde 31A akımda 1.5V olarak belirtilmiştir. Gate charge 150nC, switching enerji değerleri ise turn-on için 450µJ ve turn-off için 6.5mJ'dir. Çalışma sıcaklık aralığı -55°C ile 150°C arasındadır. İçten geçmeli (through hole) montaj tipi ile PCB'ye sabitlenir. Not For New Designs statüsü nedeniyle mevcut tasarımları desteklemek için tercih edilmelidir. Konvertörler, invertörler ve switching power supply uygulamalarında kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Gate Charge | 150 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Not For New Designs |
| Power - Max | 160 W |
| Supplier Device Package | PG-TO247-3 |
| Switching Energy | 450µJ (on), 6.5mJ (off) |
| Td (on/off) @ 25°C | 22ns/650ns |
| Test Condition | 480V, 31A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.5V @ 15V, 31A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
