Transistörler - FET, MOSFET - RF

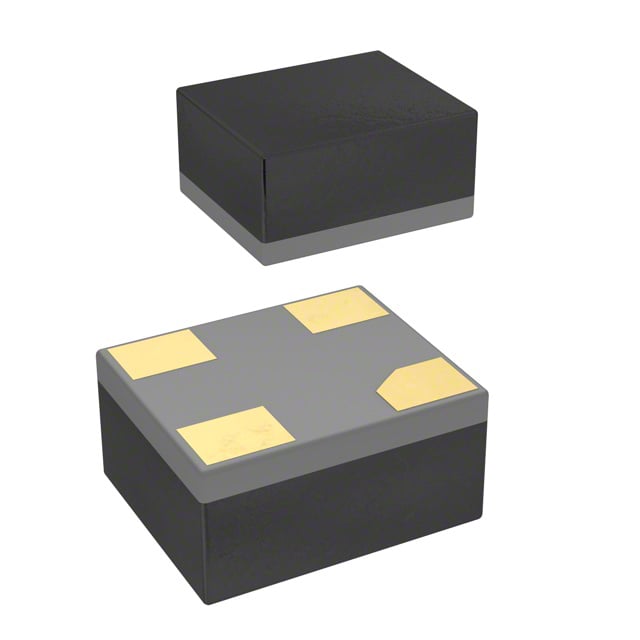

ATF-541M4-TR1
IC PHEMT 2GHZ 3V 60MA MINIPAK
- Üretici
- Broadcom
- Paket/Kılıf
- 0505 (1412 Metric)
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- ATF-541M4
ATF-541M4-TR1 Hakkında
ATF-541M4-TR1, Broadcom tarafından üretilen pHEMT FET transistördür. 2GHz frekans aralığında çalışan bu komponent, geniş bant düşük gürültü amplifikatörleri, ön uç alıcı devreleri ve RF uygulamalarında kullanılmak üzere tasarlanmıştır. 3V test voltajında 60mA akımla karakterize edilen komponent, 0.5dB gürültü figürü ve 17.5dB kazanç sağlamaktadır. 21.4dBm çıkış gücü kapasitesine sahip olan transistör, MiniPak 1412 paketinde sunulmaktadır. Haberleşme, radar ve tıbbi RF uygulamalarında yaygın olarak bulunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 60 mA |
| Current Rating (Amps) | 120mA |
| Frequency | 2GHz |
| Gain | 17.5dB |
| Noise Figure | 0.5dB |
| Package / Case | 0505 (1412 Metric) |
| Part Status | Obsolete |
| Power - Output | 21.4dBm |
| Supplier Device Package | MiniPak 1412 |
| Transistor Type | pHEMT FET |
| Voltage - Rated | 5 V |
| Voltage - Test | 3 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
